Пеллетный котел своими руками — сборка и установка!

Обогрев дач в многих регионах все еще является актуальной проблемой. На сегодняшнем рынке доступно множество разных видов оборудования с различными источниками топлива, такими как газ, дрова, электричество, масло и т.д. Но в многих местах недоступны газовые магистрали и стабильные электросети, поэтому твердотопливный обогрев остается предпочтительным.

Пеллетный котел своими руками - сборка и установка!

Пеллетный котел

Один из лучших вариантов твердотопливного отопительного агрегата – это пеллетный котел, который можно собрать своими руками.

Котёл твёрдотопливный пеллетный

Рассматриваемый агрегат является одной из модификаций обыкновенного твердотопливного котла, оптимизированной под работу с использованием специальных прессованных гранул в качестве топлива.

  1. Применяемые гранулы являются очень бюджетным топливом, уступающим по этому показателю разве что магистральному газу.
  2. Собрав пеллетный котел, вы сможете обеспечить экономичный и эффективный обогрев собственного дома.
  3. Помимо этого, пеллетные котлы являются одним из наиболее безопасных видов отопительного оборудования для частного использования.

Принцип работы пеллетного котла

Пеллетный котел своими руками - сборка и установка!

Пеллетный котел BURNiT PеlleBurn

Как отмечалось, в качестве топлива такие котлы используют пеллеты, то есть гранулы из прессованной древесной стружки, опилок и прочих подобных отходов.

Работа котла основывается на предельно простом принципе. Вы загружаете пеллеты в специальный бункер, оттуда они по шнеку поступают незначительными порциями к горелке, в которой и осуществляется сгорание гранул.

Под воздействием пламени происходит нагрев воды в специальном резервуаре, подключенном к отопительной системе.

В результате при минимальных затратах вы получаете надежный, экологически чистый и высокоэффективный обогрев.

Преимущества котла

Пеллетный котел своими руками - сборка и установка!

Пеллетные котлы Faci

Среди многочисленных преимуществ пеллетных котлов следует отметить их долговечность. Агрегаты из стали без проблем служат до 15-20 лет без необходимости капитального ремонта. В случае же если сборка котла выполняется с применением чугуна, показатель долговечности возрастает вплоть до 50 лет.

При желании можно собрать как энергонезависимую модель пеллетного котла, не требующую подключения к электросети, так и полноценный автоматизированный агрегат. В этом плане ориентируйтесь на свои запросы и предпочтения.

Руководство по сборке котла

Пеллетные котлы имеют достаточно сложную конструкцию. Инструкция по их сборке тоже будет нелегкой и многоэтапной. Для большего удобства процесс сборки каждого основного агрегата рассмотрен отдельно. Купите или изготовьте необходимые элементы, а затем попросту соберите их в единую систему.

Горелка

Пеллетный котел своими руками - сборка и установка!

Горелка

Этот элемент пеллетного котла настоятельно рекомендуется покупать уже в готовом виде. Именно на горелку вы потратите больше всего денег.

Самостоятельное изготовление горелки практически невозможно по той причине, что эта часть котла является не попросту емкостью для розжига загруженных гранул, а сложным контрольно-регулирующим механизмом.

Пеллетные горелки оснащаются специальными датчиками и имеют несколько предустановленных программ, позволяющих добиться максимально рационального расхода топлива и обеспечить наиболее эффективный обогрев дома.

Корпус и теплообменник

Со сборкой корпуса и изготовлением теплообменника вы сможете справиться самостоятельно. Корпус котла лучше всего делать горизонтальным – при таком размещении агрегата достигается максимальная эффективность обогрева.

Для изготовления корпуса рекомендуется использовать шамотный кирпич. Вы попросту собираете своего рода короб без верхней крышки и размещаете в нем теплообменник с подключенными трубами и прочими элементами. Кирпич рекомендуется использовать по той причине, что он аккумулирует тепло гораздо эффективнее чугуна, стальных листов и прочих популярных материалов.

Пеллетный котел своими руками - сборка и установка!

Шамотный кирпич

Теплообменник пеллетного котла представляет собой систему труб, соединенных между собой и подключенных к трубам теплоснабжения частного дома.

Первый шаг. Соберите из труб квадратного сечения теплообменник прямоугольной формы. Для этого нарежьте трубы на куски нужной длины и сварите их в единую конструкцию.

Второй шаг. Сделайте в профиле, выполняющем функцию вертикальной стойки, отверстия для подсоединения круглых труб.

Третий шаг. Подготовьте в оставшихся фронтальных трубах отверстия для труб отвода и подключения воды. Горячая вода будет отводиться через верхнее отверстие, холодная – подаваться снизу.

Используйте металлические трубы длиной от 150 мм. Далее можно будет использовать полипропиленовые трубы. В местах подключения труб к котлу обязательно установите шаровые краны. Дополнительно можете установить фильтры, если в них есть необходимость.

Четвертый шаг. Приварите заднюю часть агрегата к его фронтальной части и сварите боковые трубы.

На этом же этапе выберите удобное место для подсоединения дымоходной трубы диаметром от 10 см. Внизу отопительного агрегата предусмотрите небольшую камеру для сбора золы. Также конструкция пеллетного котла обязательно включает себя топливник. О нем далее.

Пеллетный котел своими руками - сборка и установка!

Пеллетные котлы

Топливник

В топливнике, как уже отмечалось, хранятся пеллеты и отсюда же они подаются в горелку.

Первый шаг. Подготовьте необходимые материалы и приспособления. Вам понадобится шнек диаметром 7,5 либо 10 см, электромотор и металлический кожух. Двигатель вы соедините с блоком управления пеллетной горелки.

Функцию металлического кожуха может выполнять любая емкость подходящего объема с достаточно толстыми стенками.

Второй шаг. Установите в выгрузочную горловину кожуха входящий патрубок вашего шнека. К другой части шнека подключите гофрированную пластиковую трубу для подачи гранулированного топлива на горелку.

Горелка подает сигнал на электродвигатель – он запускает шнек – камера сгорания пеллетного котла наполняется требуемым количеством гранул.

В завершение вам останется лишь собрать все перечисленные элементы в единую конструкцию. Сделайте это и переходите к установке котла.

Установка котла

На этом этапе вам предстоит позаботиться об обустройстве котельного помещения и дымоотводящей системы.

Обустройство котельной

Пеллетный котел своими руками - сборка и установка!

Обустройство котельной

Пол и стены котельной должны быть сделаны из материала, не поддерживающего горение. Пол можете делать из бетона. При желании вымостите его керамическим кафелем.

Котел устанавливайте на строго ровную поверхность. Выберите такое место, чтобы расстояние от лицевой стороны агрегата до ближайшей стены составляло не менее 100 см. Расстояние же от остальных стенок подбирайте так, чтобы в дальнейшем вам было удобно проводить профилактические работы, обслуживание и ремонт оборудования.

Важно, чтобы температура воздуха в котельном помещении не падала ниже +8-+10 градусов.

Устройство дымохода

Пеллетный котел своими руками - сборка и установка!

Устройство дымохода

Уделите отдельное внимание вопросам обустройства дымоотводящей системы. От правильности и качества исполнения дымохода напрямую зависит не только эффективность работы самодельного пеллетного котла, но и безопасность жильцов дома.

В большинстве случаев для эффективного отведения дыма достаточно трубы диаметром 10-11 см. Важно, чтобы диаметр трубы немного превышал диаметр отверстия для отведения дыма из отопительного агрегата. Чем мощнее котел, тем массивнее должна быть труба.

Длину дымохода подбирайте так, чтобы он возвышался над кровлей здания хотя бы на 50 см, лучше – больше.

Для изготовления дымохода используйте герметичную трубу. Важно, чтобы материал изготовления трубы не поддерживал горение и стойко переносил воздействие высоких температур.

Дымоход обязательно утепляется. Для защиты трубы от атмосферных осадков установите на нее защитный конус.

В нижней части дымовой трубы сделайте отверстие для удаления конденсата. Для большего удобства можете подключить к отверстию кран. Также подготовьте отверстие для чистки трубы от сажи.

Пеллетный котел своими руками - сборка и установка!

Дымоход

Запуск и уход за котлом

Пеллетный котел своими руками - сборка и установка!

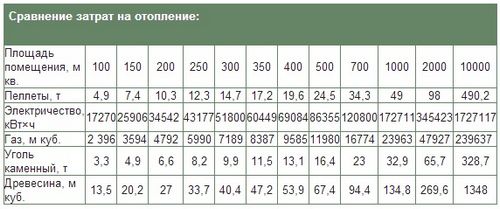

Сравнение затрат на отопление

Запуск

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Пеллетный котел своими руками - сборка и установка!

Понаблюдайте за работой котла

Уход

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

Пеллетный котел своими руками - сборка и установка!

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Удачной работы!
