Загородные дома все чаще напоминают полностью самостоятельную систему в сфере водоснабжения и канализации. Ведь многие счастливые обладатели собственного дома хотят жить с комфортом даже там, где нет централизованных систем подачи воды и утилизации стоков. Тем более приятно иметь на участке собственный источник чистой питьевой воды – скважину.

Скважина на воду своими руками - пошаговые инструкции!

Бурение скважин

Виды скважин

Мы привыкли к тому, что под скважинной водой понимают артезианскую воду. Но помимо артезианской существуют еще песчаная скважина и «абиссинский колодец». Ниже дается описание каждого из этих подземных источников воды более подробно.

Абиссинский колодец

Скважина на воду своими руками - пошаговые инструкции!

Абиссинский колодец

Этот вид питьевого источника известен с давних времен. Глубина абиссинского колодца может составлять 8-12 м. Абиссинка имеет очень простую конструкцию:

Преимущества

  1. Такую скважину можно сделать внутри дома, что позволит пользоваться ею даже в зимний период. Если на вашем участке бывают перебои со снабжением электроэнергией, то можно установить и электрический, и ручной насос.
  2. Несмотря на свои небольшие размеры, абиссинский колодец является отличными источником питьевой воды для дачного участка. Ведь в связи с простой конструкцией абиссинку можно легко воспроизвести самостоятельно всего за 10 часов.
  3. Колодцем абиссинку называют условно. Она не подвержена такому влиянию верховодки, поверхностных стоков, поэтому зачастую вода в скважине обладает лучшими показателями, нежели колодезная. Особенно по микробиологии.
  4. В то же время, по минеральному составу вода в абиссинском колодце зачастую выигрывает у артезианской. Это касается неорганического железа и солей жесткости.
  5. Для обустройства этой скважины не требуется получать лицензию и вносить ее в реестр.
  6. ​ При необходимости все составные части абиссинки можно без особых усилий демонтировать и перенести в другое место.
  7. Обустройство такой скважины обойдется вам дешевле, нежели других видов скважин на воду.

Особенности

Но прежде чем сделать абиссинский колодец у себя на участке необходимо учесть ряд особенностей.

  1. Водоносный слой не должен проходить ниже восьмиметровой глубины. Это связано с тем, что скважина очень узкая, поэтому водоподъемное оборудование к ней можно установить только снаружи.
  2. Даже при соблюдении всех правил монтажа, вода в абиссинке может подвергаться изменению состава из-за просачивания загрязняющих агентов через относительно небольшой грунтовый слой. По этой причине нельзя допускать, чтобы рядом со скважиной располагались потенциальные загрязнители.
  3. Пробурить абиссинский колодец невозможно в скальных породах, так как с ними не справится бур. Наилучшим вариантом грунта является средне- и крупнозернистый песок, в котором скважина меньше подвержена заиливанию.

Скважина на песок

Скважина на воду своими руками - пошаговые инструкции!

Скважина на песок

Водоносный горизонт этой скважины находится в песчаном слое. К ее обустройству прибегают в том случае, когда слой воды находится более чем на десятиметровой глубине, максимум – 50 м.

Это еще один источник питьевого водоснабжения, который можно обустроить собственными усилиями без значительных материальных затрат. В состав песчаной скважины входят следующие элементы:

Скважина этого типа может выдавать в сутки до 20 кубометров воды, что вполне может обеспечить нужды небольшого домика.

Особенности

Но есть в монтаже и эксплуатации скважины на песке ряд нюансов, которые нужно учитывать.

  1. ​ Химический состав воды не всегда соответствует санитарным нормам, поэтому для использования ее в питьевых целях необходимо проводить очистку.
  2. ​ Максимальный срок службы песчанки составляет 15 лет. Все зависит от того, в каком грунте находится фильтр: крупная фракция является защитой от заиливания, продлевая срок эксплуатационный период скважины.
  3. ​ Кроме того, песчанке необходима постоянная эксплуатация. Поэтому если нет возможности регулярно прокачивать ее, лучше отказаться от этой скважины.
  4. ​ Если ваши соседи пробурили похожую скважину на той же глубине, то дебет вашего источника воды значительно уменьшиться.
  5. ​ Фильтр скважины ежегодно нужно промывать. Иногда требуется проведение промывки раз в полгода.

Артезианская скважина

Скважины, о которых было сказано выше, подходят для домов небольшой площади. Если вы являетесь счастливым обладателем загородного дома внушительных размеров или по другим причинам песчанка и абиссинка вам не подходят, то единственным выходом может быть бурение и обустройство артезианской скважины.

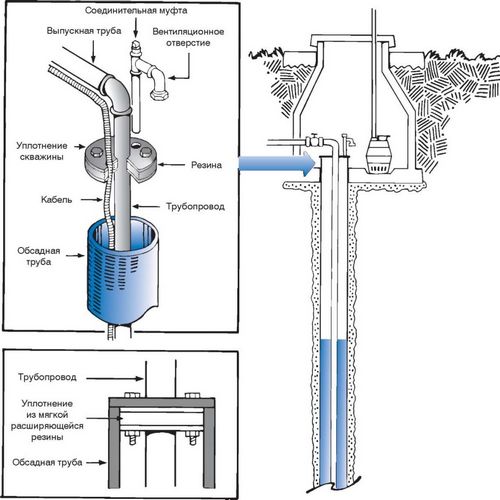

Схема подключения скважины

Пробурить этот источник своими силами невозможно, нужно нанять профессионалов, услуги которых недешевы. Но так как дебит скважины высок, то на услуги бурильщиков можно скинуться с соседями.

Артезианскую воду добывают из слоя, проходящего на глубине 0,1 км и больше. Она здесь не подвержена загрязнению патогенными микроорганизмами, нефтепродуктами, меди, цинка и имеет низкий показатель содержания органического вещества.

Но при этом для артезианской воды часто характерны превышения по жесткости и содержанию неокисленного неорганического железа и марганца. Вода также может иметь характерный запах, связанный с присутствием в воде сероводорода. В связи с этим артезианскую воду зачастую необходимо подвергать дополнительной очистке.

Скважина на воду своими руками - пошаговые инструкции!

Артезианская скважина

Еще одним существенным минусом артезианки является необходимость получения лицензии на бурение и использование скважины, а также строгое соблюдение поясов санитарной защиты. Нормативы по радиусу последних вряд ли позволят обустроить скважину на небольшом участке.

Поэтому оптимальным вариантом является бурение одной скважины для обслуживания нескольких домов.

Абиссинка и песчанка своими руками

Скважина на воду своими руками - пошаговые инструкции!

Абиссинский колодец (скважина ручного бурения)
http://d-otshelnik.forum2x2.ru/t186-topic
Абиссинский колодец (скважина ручного бурения) .

Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.

Забивка абиссинского колодца

Скважина на воду своими руками - пошаговые инструкции!

Бурение скважины

Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.

Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.

Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.

Скважина на воду своими руками - пошаговые инструкции!

Ручная установка для бурения скважины

Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.

Таким же способом дополнительно закрепляют сетку.

Скважина на воду своими руками - пошаговые инструкции!

Разновидность самодельной конструкции для неглубокого бурения

Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.

На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.

Скважина на воду своими руками - пошаговые инструкции!

На подготовительном этапе можно сделать бабку – инструмент для забивки

После подготовительных мероприятий приступают к забивке.

Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.

Скважина на воду своими руками - пошаговые инструкции!

Простейший вариант агрегата для бурения

Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.

Скважина на воду своими руками - пошаговые инструкции!

Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.

Скважина на воду своими руками - пошаговые инструкции!

Фото ударного оголовка

Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.

Важно! Забивание нужно совмещать с обсыпкой трубы грунтом и уплотнением его.

Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.

Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:

Когда забивка закончена, приступают к установке насоса.

Скважина на воду своими руками - пошаговые инструкции!

Оборудование для обустройства скважины

Как сделать фильтровую скважину

Первое, что нужно сделать перед тем, как бурить фильтровую скважину, – опросить ближайших соседей, если у них похожий источник воды. Главное – узнать, с какой глубины они добывают воду. Если придется забуриваться более чем на два десятка метров, то придется нанять бригаду профессионалов или взять в аренду специальное оборудование.

В случае расположения слоя с водой на меньшей глубине можно обойтись подручными инструментами.

Выбрав удобное место, удаленное от куч мусора, выгребных ям и других загрязнителей, выкопайте яму 150х150х150 см. Ее стенки рекомендуется укрепить листами из дерева или металла.

Скважина на воду своими руками - пошаговые инструкции!

Лебедка и тренога для ударной проходки

Теперь необходимо соорудить треногу, на которой впоследствии закрепят лебедку. Ниже дается инструкция того, как соорудить эту конструкцию, необходимую для подъема бура.

Скважина на воду своими руками - пошаговые инструкции!

Буровая установка, для бурения скважины, вращательного типа

Шаг 1. В концах трех брусков с двадцатисантиметровым сечением вырезают отверстия для трубки, которой соединят эти опоры треноги.

Шаг 2. Треногу ставят над местом бурения, закрепляя опоры, чтобы уберечь их от заглубления в грунт в процессе эксплуатации.

Шаг 3. Закрепляют к треноге лебедку: электрическую сверху, механическую внизу.

Шаг 4. К лебедке цепляют бур.

Можно приступать к бурению, являющемуся циклом, который повторяется, пока не будет достигнут водоносный слой, и включает в себя следующие действия:

Как только начала поступать чистая вода, можно приступать к обустройству скважины, включающему в себя отсыпку донного фильтра, монтаж обсадных труб, насосного оборудование, оголовка и кессона.

Скважина на воду своими руками - пошаговые инструкции!

Щелевые фильтры

Скважина на воду своими руками - пошаговые инструкции!

Обсадные трубы

Скважина на воду своими руками - пошаговые инструкции!

Герметизация скважины

Таким образом, пробурить скважину на песке или абиссинский колодец можно самостоятельно, применяя подручное оборудование. Если нужен больший дебет воды, то придется выделить существенную сумму средств и нанять организацию, чья деятельность связана с бурением артезианских скважин.

При выборе бурильщиков лучше остановиться на той компании, которая обладает несколькими бурильными установками и не предлагает пластиковые обсадные трубы. Кроме того, у этой фирмы должен быть гидролог.

Скважина на воду своими руками - пошаговые инструкции!

Прочистка скважины

Скважина на воду своими руками - пошаговые инструкции!

Восстановление скважин
