Рынок печей предлагает много вариантов. Некоторые печи используются для отопления, другие для готовки пищи, а также есть печи, установленные в качестве декора. Также есть комбинированные печи, выполняющие несколько функций сразу. Они называются отопительно-варочными конструкциями, также известными как "шведские" печи.

Печь своими руками порядовка

Печь-шведка

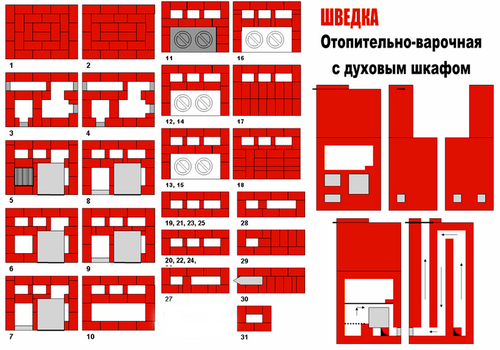

Именно такой вариант будет рассматриваться в сегодняшней статье. Ниже приведен чертеж и порядовка «шведки».

Знающие люди сразу заметят, что эта порядовка во многом схожа с русской печью, но имеет и элементы камина. Ничего удивительного здесь нет, ведь невзирая на иностранное название, «шведки» в отечественной интерпретации предназначены, прежде всего, для применения в наших домах.

Печь Шведка

Печь своими руками порядовка

До того как приступить к монтажу, проверьте наличие всех необходимых материалов.

Отопительная печь Шведка

Этап 1. Подготовка

Для строительства «шведки» потребуются:

красный и шамотный кирпич;
Кирпич одинарный лицевой красный полнотелый
Шамотный кирпич
известь для финальной отделки;
глина;
Шамотная глина
фурнитура (дверки, заслонки, колосник, задвижки, уголки, листовая сталь, арматура).
Печная фурнитура — колосник, дверка и задвижка
Варочная плита

Кроме того, понадобятся следующие материалы:

монтажный уровень;
мелкоячеистое сито (ø2-3 мм);
отвес;
емкость для замешивания раствора;
мастерок;
лопата;
молоток.

Этап 2. Фундамент и начало строительства

Вначале замешайте раствор, после чего следуйте инструкции.

Начало строительства

Кладка печи

Ряд №1. Кладка первого ряда – наиболее важный и ответственный этап строительства. Проводите ее по уровню, используйте для контроля монтажный угольник.

Важная информация! Во фронтальной части печи напротив поддувала используется ¾ кирпича. Кроме того, кирпич можно стесать под конус (направляться нужно в сторону топочной камеры) – так будет удобнее удалять золу при эксплуатации.

Далее установите дверку поддувала и приступайте к следующему ярусу.

Ряд №2. Аналогичен предыдущему.

Ряд №3. Третий ряд укладывайте согласно порядовке. При формировании поддувала стешите обе стороны кирпича. Характерно, что высота третьего ряда должна равняться высоте дверки.

Ряд №4. Этот ярус уложите слева направо, но сначала установите дверку для чистки. Далее перекройте дверку поддувала, а над зольником оставьте прямоугольное отверстие (для этого придется скалывать кирпич).

Ряд №5. Аналогичен предыдущему, вот только отверстие над зольной камерой нужно сделать уже.

Шамотное ядро

Ряд №6. Для шестого яруса используйте огнеупорный кирпич, кладку проводите в соответствии со штриховкой на схеме. Между колосником и кирпичами оставьте небольшой зазор – не более 1,5 см – и засыпьте его песком. Такой зазор нужен для компенсации расширения металла, которое неизбежно произойдет при высокой температуре.

Ряд №7. Перекройте вертикальный канал так, чтобы при этом образовались сразу три новых. Для топочной камеры установите дверку, опирающуюся на предыдущий ярус.

Дверца

Ряд №№8, 9. Аналогичны предыдущему.

Важная информация! Девятый ряд должен быть на уровне дверки от топочной камеры.

Стешите торцы кирпичей, которыми будет перекрываться левый канал и топку – так переход дымных газов будет более плавным.

Ряд №10. Для него тоже используйте шамотный кирпич. Весь ярус должен быть строго горизонтальным, для этого можете воспользоваться строительным уровнем. Данная необходимость объясняется достаточно просто: такая порядовка предусматривает укладку варочного настила.

Далее перекройте топку, оставляя всего пару квадратных каналов.

Печь. Строительство

Этап 3. Варочное отделение

Ряд №11. Используйте для него обычный красный кирпич. Топку перекройте варочным настилом, оставив, как уже отмечалось, всего два канала. Торцы кирпичей, непосредственно соприкасающихся с настилом, отешите так, чтобы оставался зазор приблизительно в 2 см.

Кладка печи

Важная информация! Сам настил при этом должен опираться на ярус №10.

Также оборудуйте дверку для варочной камеры. Это позволит при необходимости использовать камеру в качестве духовки. Желательно установить железную раму и сделать отдельную заслонку, но это не обязательно. У простой отопительной конструкции этот элемент порядовкой не предусматривается.

Схема кладки

Ряд №12. При кладке двенадцатого ряда объедините два оставшихся канала.

Ряд №13. Перекройте образованный канал так, чтобы снова получились два отдельных канала квадратной формы.

Ряд №14. Выкладывайте аналогично предыдущему. Для эксплуатации варочного перекрытия без повышения температуры всей конструкции установите заслонку. Это очень удобно, особенно летом, т. к. с открытой заслонкой прибор будет функционировать как простая печь для отопления.

Ряд №15. Перекройте задвижку.

Ряд №16. Перекройте дверки варочного отделения. С левой стороны установите другую дверку, которая будет выполнять сразу две функции:

вентилирование варочной камеры;
удаление всех сторонних запахов при приготовлении пищи.
Порядовка кладки печи Шведка

Ряд №17. Здесь перекройте дверку, установленную на предыдущем этапе. Укладку проводите по порядовке, а над варочным отделением уложите стальные полосы (они потребуются для перекрытия камеры).

Важная информация! В большинстве порядовок «шведки» подобное перекрытие не предусматривается, обычно вместо него выполняется своеобразный купол. Но в данном варианте порядовки требования немного иные.

Ряд №№18, 19. Перекройте варочное отделение, оставив пару квадратных каналов.

Ряд №20. Оставьте слева только один канал. Установите две дверки – одну для очистки, другую под самоварную трубку. Перекройте камеру двумя кирпичами, уложив их «на ребро». Важно, чтобы дистанция между этими ними и тыльной стенкой конструкции составляла 4 см.

Ряд №21. Полностью аналогичен предыдущему.

Ряд №22. Перекройте все дверки, оборудованные на предыдущих этапах. Слева снова обустройте пару квадратных каналов. Сделайте над варочным отделением три горизонтальных канала – боковые шириной по 11 см, средний – 5 см.

Ряд №23. Оставьте каналы слева, а продольные перекройте. Обязательно сделайте это поперек, кирпич кладите «на ребро» на таком же расстоянии от стенки, как в ярусе №20.

Ряд №24. Сделайте все так же, как в предыдущем.

Ряд №№25, 26. Здесь все аналогично ряду №22.

Ряд №27. Три кирпича уложите «на ребро» на одной дистанции от стенок конструкции и друг от друга. Оставьте один канал квадратной формы.

Ряд №28. Этот ярус выкладывайте идентично предыдущему. При этом большое внимание уделяйте правильной перевязке швов.

Ряд №29. Квадратный канал оставляете, ближе к передней части положите два кирпича. Установите их вплотную к фронтальной стенке и утопите на ½ толщины. Они будут опираться на кирпичи, которые установлены «на ребро».

Ряд №30. Перекройте тепловую камеру. Оставьте только канал для вывода дыма, установите туда задвижку.

Шведка

Ряд №№31, 32. Укладывайте в соответствии с порядовкой. В результате над камерой будет три ряда – этого вполне достаточно для пожарной безопасности.

Кладка печи

Шведка, печь

Печь шведка

Этап 4. Дымоход

Остается лишь вывести дымоход на соответствующую высоту. Ничего сложного в этой процедуре нет, дымоход по всей длине должен иметь квадратное сечение. Главное, чтобы соблюдалась перевязка швов.

Высота дымохода рассчитывается в зависимости от его расположения и угла склона крыши

Дымоход из кирпича

После высыхания раствора можете приступать к эксплуатации.

О других модификациях «шведки»

Шведки и их варианты

Описанная варочно-отопительная печь – это один из самых простых вариантов конструкции. При желании такую печь можно модернизировать стеклянными дверками – это не только улучшит внешний вид, но и дополнительно защитит помещение от запахов пищи.

Шведка с камином

Другой вариацией «шведки» можно считать конструкцию с камином, установленную между гостиной и кухней. В таком случае на кухне будет находиться полноценная печь с духовкой, сушилкой и варочным перекрытием, а в гостиной – оригинальный камин, который не только обогреет комнату, но и послужит дополнительным декоративным элементом интерьера. Для этого используется один общий дымоход, по этой причине дополнительные затраты не потребуются.

Важная информация! Одним из основных преимуществ «шведки» считается способность эффективного лечения простуды и гриппа. Необходимо лишь поспать на нагретых (но не горячих) кирпичах, после чего болезнь очень скоро пройдет.

Печь с лежанкой

Таким же образом можно вылечить суставы и избавиться от болей в пояснице. Для этого нужно оборудовать печь лежанкой. Впервые подобную конструкцию разработал Генри Резник и состояла она из печи размерами 3х4,5 кирпича и лежанки – 2,5х7 кирпича, соответственно. Эта печь может функционировать в двух режимах – зимнем и летнем – и обогревать помещение площадью до 40 м².

Видео – Печь с лежанкой

В заключение. О порядовке и принципах

Несмотря на кажущуюся сложность конструкции, имея грамотную порядовку и соблюдая все требования к сооружению построить печь можно и своими руками. Разумеется, описанная печь несколько отличается от традиционной, но принцип работы у них один.

В данной статье были рассмотрены принципы и технология возведения комбинированной конструкции, которую можно использовать как для обогрева, так и для приготовления пищи. Остается только отделать ее, но это уже тема другой статьи.
