Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Запах свежевыпеченного хлеба вызывает у каждого человека приятные чувства, тем более, если он сделан из полезной цельнозерновой муки, но побаловать себя таким угощением получается очень редко. В магазинах можно найти муку любого помола, однако качество ее порой совершенно не соответствует высокой стоимости. Самым верным и логичным решением этой проблемы будет обзавестись собственной мельницей, и если после прочтения этих слов у вас в голове возник образ огромного здания и массивных жерновов, спешим вас утешить – сегодня можно сделать компактную машину, которая поместится на любой кухне. В этой статье мы расскажем, как соорудить домашнюю мельницу для зерна своими руками.

Характеристики прибора

О собственной мельнице мечтает любая хозяйка, которая хочет кормить свою семью полезными и вкусными блюдами. Изготовление этого приспособления не такое уж сложное с технической точки зрения, однако потребует от мастера умений обращаться с токарным оборудованием и сверлильными инструментами.

Домашняя мельница для зерна позволяет получать муку любого помола – грубого, среднего или очень мелкого (в зависимости от заданных настроек). Звучит довольно заманчиво, тем более, если учесть, что стоимость цельнозерновой муки несоизмерима с затратами на ее производство. Если разобраться, то цельнозерновая «настоящая» мука – это зерно, прошедшее грубую обработку без удаления зерновых оболочек. Они также известны как отруби. Белая мука, напротив, подвергается множественным обработкам, фильтрации и прочим процедурам, в результате которых, по сути, удаляются все полезные компоненты. Логично, что затраты на производство белой муки выше, однако стоит она почему-то дешевле «неочищенной». Это наглядный пример умелого маркетинга, который подчиняется современным тенденциям здорового образа жизни. Хочешь есть полезную органическую пищу – трать больше денег.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Само зерно при этом стоит сущие копейки, поэтому для производства муки в домашних условиях с помощью бытовой мельницы вы будете тратить минимум средств. Самой распространенной моделью является мини-мельница «Малютка». Она была изобретена много лет назад в Удмуртии двумя инженерами. С помощью «Малютки» можно не только измельчать зерно до нужных размеров, но также делать комбикорм для домашнего крупного скота, птицы, производить кукурузную, гречневую и любую другую муку. Согласитесь, незаменимый прибор для семьи, живущей в частном доме и держащей домашнюю живность.

Габариты такой самодельной мельницы для зерна очень скромные, однако производительность поистине впечатляет – за каких-то 5 минут вы сможете перемолоть целое ведро кукурузы, а с ведром пшеницы она справится за 2-3 минуты.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Технические характеристики «Малютки»:

Самой ответственной задачей, от которой зависит эффективность и долговечность мельницы является изготовление ротора и статора.

Схема мельницы

На изображении ниже вы можете увидеть подробную схему создания  компактной мельницы «Малютка» с указанием всех используемых компонентов. Перед сборкой подготовьте полный список необходимых деталей.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Детали для сборки «Малютки»:

  1. Электрический двигатель (можно взять движок от старой стиральной машины, поскольку мощность нужна небольшая).
  2. Места крепления электродвигателя (понадобится 12 штук болтов М6 с пружинными шайбами).
  3. Опора для движка из двух стальных уголков 45х45 мм.
  4. Станина (основание механизма) из листовой стали толщиной 6-8 мм.
  5. Стяжки (шпильки с гайками).
  6. Приемный короб из кровельного железа.
  7. Соединительная муфта для передачи вращения валов.
  8. Ротор.
  9. Крышка для подшипникового узла.
  10. Статор.
  11. Железный патрубок.
  12. Крышка из листовой стали толщиной 3 мм.
  13. Крепления для крышки (4 винта М6).
  14. Дистанционное кольцо.
  15. Крепежи приемного короба (2 болта М6).
  16. Два подшипника №203.
  17. Места креплений крышки для подшипникового узла (3 винта М6).
  18. Винты М6 с гайками для установки.
  19. Кронштейны ручки из стали толщиной 2 мм.
  20. Загрузочный короб.
  21. Ось (шпилька М6 и гайки 2 шт).
  22. Деревянная ручка.
  23. Места фиксации патрубка болтами М6.

Делаем ротор

Сама конструкция «Малютки» до безобразия простая, поэтому со сборкой при желании справится любой, но для этого надо уметь обращаться с токарным станком и сверлильным оборудованием. Если навыков у вас нет и обрести их в ближайшее время в планы не входит, можно заказать необходимые детали в токарной мастерской. Вам понадобится статор, ротор, а также крышка подшипникового узла.

В том случае, если вы хотите изготовить все своими руками, следует учитывать несколько технических нюансов:

  1. Изготовляйте ротор сразу с валом переменного сечения.
  2. Вал делайте из поковки М45 (длина 9 см, диаметр 12 см) либо из кругляка (сталь).
  3. Весь процесс разделите на несколько частей: подготовка металлических заготовок (в круге 105 мм на одинаково удаленном расстоянии просверлите отверстия радиусом 5 см), удаление наружного слоя окружности так, чтобы размер проточки уменьшился до 104,5 мм, и открылись рабочие зубцы, после чего готовый ротор должен быть закален.
Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Закаливать ротор тоже следует правильно: сначала разогреть в печи до температуры 800С, после чего опустить в масляной контейнер. Остужать металл водой в конкретно этом случае очень не рекомендуется, поскольку она растрескается и станет очень хрупкой. Затем надо сделать отпуск, то есть снова нагреть ротор, но уже до температуры 400С, и оставить остывать при комнатной температуре. В результате у вас получится очень твердая и прочная деталь, которая прослужит долгие годы. Чтобы проверить, качественно ли сделана закалка, проведите напильником по режущей стороне зубца – если он скользит легко и не оставляет за собой следа, значит закалка хорошая.

В мельнице «Малютка» ротор будет крутиться на двух радиальных подшипниках. Это в несколько раз увеличит жесткость узла и прочность всего устройства. Между подшипниками к валу необходимо приделать дистанционное кольцо 0,5 мм – оно позволит подшипникам немного смещаться и будет создавать натяжение, которое необходимо, чтобы узел приспособился к напряжению внутри механизма.

Делаем статор

Статор изготовить немного сложнее, чем ротор, поскольку для этого необходима предельная точность. Работу можно разделить на несколько этапов. Сперва обточите заготовку на станке, затем оставьте небольшой технологический припуск. Чтобы это сделать, рассверлите проем в центре до 70 мм, сделайте на заготовке разметку окружности диаметром 105 мм, нанесите центральные точки будущих проемов. Впоследствии они создадут рабочую плоскость статора. Разметку следует наносить строго по чертежу.

Обозначьте контуры отверстий вверху и внизу, а затем высверлите глухие «окна» глубиной около 26 мм. На станке снимите припуск, который вы оставили ранее, и расточите место, где будет располагаться рабочая камера (105 мм). Переверните полученную заготовку и сделайте посадочную выемку, куда будут вставлены подшипники. Также вам понадобится выточить канавку для уплотнительной манжеты, если вы будете ее устанавливать, но на практике аппарат отлично работает и без этой детали.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Когда статор готов, можно заняться созданием отверстий с резьбой под крышки для подшипников и статора, патрубок и загрузочный короб. В завершении статор так же, как и ротор, надо подвергнуть термической обработке по технологии, описанной выше.

Чтобы мельница для помола зерна работала исправно, необходимо правильно и с доскональной точностью выставить координаты статора. Для этого используются болты. Ротор во время работы должен ходить легко и плавно, без рывков и заеданий. Только когда вы убедитесь в том, что все детали двигаются как надо, можно сделать пробный запуск мельницы. Для этого ее надо зафиксировать на столе или табурете, чтобы от вибрации аппарат не упал на пол.

Изготовление станины

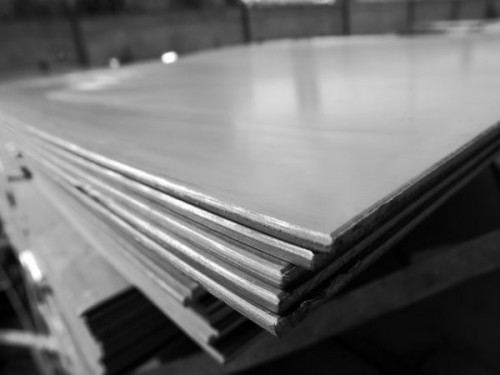

Еще одной важной деталью конструкции является станина, то есть плита основания. Для ее изготовления можно использовать толстый стальной лист в 6-8 мм. К станине прикрепляют статор винтами М6, которые одновременно будут держать патрубок. Он может быть и съемным. Для этого надо будет устанавливать патрубок в проем основания, который будет соответствовать диаметру детали. А держаться в механизме он будет лишь за счет трения.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Чтобы сделать патрубок, возьмите отрезок тонкостенной трубы, внешний диаметр которой равен 28 мм. Подойдет изделие с круглым или квадратным сечением, и в зависимости от этого фактора в станине надо делать отверстие соответствующей формы и диаметра.

Если вы справились с изготовлением всех вышеперечисленных деталей, сделать загрузочный короб не составит особого труда. Его можно смастерить из кровельного железного листа, согнув его по заданной форме и пропаяв швы. Обычное листовое железо тоже можно использовать, но кровельное гораздо прочнее и долговечнее. Когда готов короб, установите его на статоре и зафиксируйте двумя ботами М6.

Прежде чем приступать к созданию ручной мельницы для зерна, учтите, что если ротор будет крутиться в одну сторону, то будет задействована только первая половина рабочей камеры статора. При вращении ротора в другую сторону в работу включится вторая часть камеры. С обеих сторон находится разное число выступов, и размеры их тоже отличаются. По этой причине помол в первом и во втором случае будет различаться. Это позволяет получить муку грубого или мелкого помола в зависимости от ваших нужд. Все что надо сделать – поменять направление движения ротора.

Установка электрооборудования

Понятно, что для приведения всех деталей в движение нужна сила. В данном случае – сила электричества. Еще до того, как приступить к выпиливанию составляющих механизма, подготовьте необходимое электрооборудование. К счастью, для такой простой конструкции не требуется ничего сложного или дорогостоящего.

Вам понадобится электрический двигатель, конденсатор емкостью около 3,8 мкФ, предохранитель и тумблер. Двигатель установите на пластине из диэлектрика, туда же прикрепите остальные детали. Для осуществления разворота ротора в другую сторону просто переключите конденсатор.

Мельница для зерна своими руками. Изготовление мельницы для зерна: пошаговая инструкция. Как сделать мельницу для зерна своими руками. Инструкция по изготовлению самодельной мельницы.

Располагайте дробильные валы и вал двигателя соосно. Для передачи вращения используйте жесткую муфту. Во всех крепежных уголках обязательно просверлите отверстия-направляющие под болты для регулировки и точной настройки положения валов. Сделайте отверстия также в станине (основании) – они нужны для перемещения.

Остается лишь загрузить в приемный короб зерно, подставить емкость под выходной патрубок и сделать свой первый помол муки в домашних условиях.

Сделать такую практичную мельницу под силу не каждому, но эта задача вполне осуществима, даже если у вас дома нет токарного оборудования. Ниже представлено видео о мельнице для зерна, в котором наглядно показано, как сделать альтернативный вариант конструкции использованием гранитных жерновов и минимальными финансовыми вложениями:

Для ее изготовления вам также понадобится специальное оборудование, но даже если заказывать все детали в мастерской, себестоимость аппарата получится значительно ниже, чем у магазинной продукции.

Мы рассказали, как сделать мельницу для зерна, и надеемся, что эта статья поможет вам делать муку собственного производства для приготовления вкусной и полезной пищи.
