Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Такая конструкция качели более надежна: компенсированы еще и боковые нагрузки. Перевернуться на них невозможно, но стоить их намного дольше, дороже, сложнее
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Качели на П-образном основании
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Очень уютно
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Вариант с крышей
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Это как крепить укосы в ласточкин хвост. Надежно, но для новичков сложно

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Качели-лодочка на шарнирных соединениях
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Вариант с крышей
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Рабочий чертеж с размерами
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Вторая часть чертежа с размерами сидений
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Частичные пояснения по сборке
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Пояснения по строительству качелей по шагам
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Вторая часть комментария

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Перечень материалов для изготовления качели-скамьи
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Тут добавлена перекладина, разъезжаться нечему
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Самая простая конструкция, но «ноги» могут разъезжаться
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Подвесные качели с крышей
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Узел крепления опорной балки под подвесную скамейку
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Крепление брусьев под обрешетку
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Как скреплены между собой стойки — вид изнутри

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Красивое и мощное сооружение
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Из нетолстых бревен под камышовой крышей — отлично смотрится
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Шикарный вариант — 3-х местные, а может и больше, качели
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Узел крепления кровли
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Еще вариант, в котором сложились все «доделки» — стойки в виде буквы «Х» и под уклоном
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Что-то он не очень рад))
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Одна из модификаций — сложнее в изготовлении
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Это — целый домик- качели….прикольно
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Сразу и лестница
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Это как можно сделать диванчик на качели
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Если есть надежные столбы, прикрепить цепи от скамейки можно к ним. Получится неплохо

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

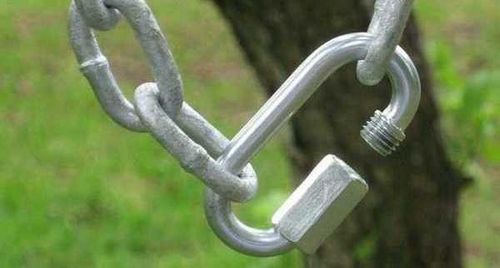

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Качели из профильной трубы в готовом виде
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Как сварена основа для скамейки
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Вид на спинку
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Первоначальная сборка узла подвеса. Забракована из-за сильного скрипа
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Этот узел подвеса сидения качели на подшипнике сварен и установлен взамен: теперь тихо

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Такие металлические качели своими руками можно сделать при наличии трубогиба
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Это вариант из металла самой первой конструкции
Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)
Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Качели своими руками: дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Как сделать качели-гнездо из покрышки
