Колодец на даче или возле дома является необходимым элементом, однако простое бетонное кольцо с крышкой не придает красоты и не обеспечивает комфорта в использовании. Чтобы это исправить, нужно оформить колодец и установить ворота, чтобы упростить подъем воды. Есть готовые колодезные ограды с крышей и воротами, но они либо дороже обычных, либо выглядят не очень красиво.

Потому чаще всего строится домик для колодца своими руками. Тогда можно и фантазию приложить, и оформить все так, как вам нужно.

Виды колодезных домиков и их задачи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Крышка на колодце должна лежать плотно

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Вариант закрытого домика для колодца

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

Домик для колодца своими руками: чертежи, размеры, фото, видео

Закрытый домик для колодца

Другой вариант — сделать закрытый домик. Он по размерам  немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Колодец оформить лучше в том же стиле, что и дом

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка.  Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Домик для колодца из сайдинга

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Организация водопровода из колодца описана тут.

Навес для колодца с крышкой — открытый домик

Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Чертеж колодезного навеса с крышкой и воротом

Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи

Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.

Как сделать навес

Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Размеры колодезного навеса для диаметра 100 см

Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.

Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Крыша над колодцем должна быть намного больше его диаметра

Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.

Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Рама для колодезного оголовка

После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.

Домик для колодца своими руками: чертежи, размеры, фото, видео

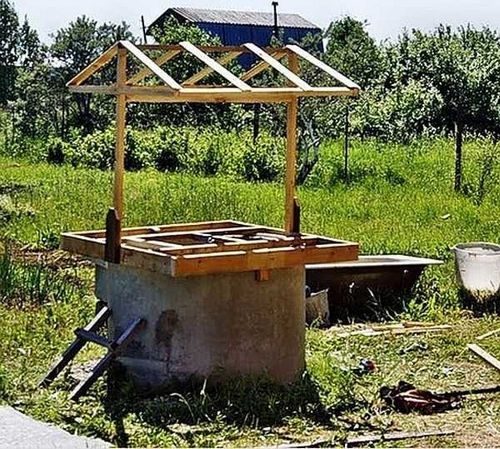

Собранный, но не отделанный

Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками  — закрытый. Там шансов уберечь влагу от загрязнения больше.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Крыша для колодца своими руками: чертежи и размеры

Как построить дровник своими руками читайте тут.

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Домик для колодца своими руками

  1. опорная стойка из 100*200 мм
  2. короткие опорные стойки из того же бруса 100*200 мм
  3. крепежный брус 30*60 мм
  4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца своими руками: чертежи, размеры, фото, видео

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Оформление кольца колодца своими руками

Если сделан оголовок или навес, серое бетонное кольцо остается на виду. Вид не самый привлекательный, так и хочется его украсить.

Отделка камнем

Самый популярный способ декорирования колодца — отделка камнем — галькой или некрупным щебнем. Если с отделочным материалом все более-менее понятно — купить или собрать, то вопрос, на что его цеплять, остается. Есть несколько рецептов:

  1. Мешок клея для плитки и природного камня 25 кг + мешок сухой смеси 300 — 50 кг. Все смешиваем, в сухом виде, разводим до пастообразного состояния водой. Камни замачиваем в воде. Тонким слоем наносим на кольцо — вертикальную полосу сверху до низу, подбираем и укладываем камни, утапливая их в раствор. Когда сделан некоторый кусок, пока раствор не засох, камни очищают, затирают швы.
    Домик для колодца своими руками: чертежи, размеры, фото, видео

    Колодец, отделанный камнем

  2. Цемент марки М500 — 1 часть, просеянный среднезернистый песок — 3 части, клей ПВА — 1/3 части, вода — около 1 части. Работать примерно при +20°C, в плотных резиновых перчатках: разъедает руки. Замешивать сразу небольшую партию раствора: 1 часть — это банка на 500 мл. Такое количество можно успеть выработать до того, как раствор схватится. Технология аналогична: замачиваются камни, но еще смачивается и колодезное кольцо. Потом на него наносится слой раствора, вдавливаются камни.

Третий рецепт того, как обкладывать колодец камнем, предлагаем в видео-формате. Состав смеси тут очень похож, но перед нанесением раствора, на кольце закрепляется сетка. При такой технологии точно ничего не отвалиться.

Интересный вариант откидной крышки на колодец предложен в следующем видео: она откидывается почти полностью, но нужен ли такой девайс — решать вам.
