Сварочный аппарат своими руками

Сварочный аппарат - это необходимый инструмент в доме каждого серьезного хозяина. Он используется для ремонта разных вещей и производства новых. Если у вас еще нет сварочного аппарата, вы узнаете из этой статьи, как сделать его своими руками. Электроды для сварки можно выбрать и купить по указанной ссылке.

Стоит сразу отметить, что собрать аппарат сварочный своими руками не так-то просто, все-таки это электрический прибор. Навыки работы с электричеством и электрическими приборами значительно упростят Вам задачу. Разумеется, есть много способов собственноручно сделать сварочный аппарат, сейчас мы рассмотрим один из них.

Но прежде чем мы приступим к рассмотрению алгоритма сборки сварочного аппарата своими руками, обратите внимание, что при изготовлении такого аппарата необходимо учитывать, каким образом он будет использоваться в дальнейшем. Сварочный аппарат, рассчитанный, например, на сварку 20-миллиметровой арматуры нуждается в электродах достаточно большого диаметра и должен быть готов работать продолжительное время.

Чтобы своими руками сделать такой сложный инструмент как сварочный аппарат, необходимо хорошо представлять, как он выглядит внутри. На изображении ниже представлена электрическая схема сварочного аппарата.

Сварочный аппарат своими руками

А вот так можно схематически представить конструкцию сварочного аппарата:

Сварочный аппарат своими руками

Сварочный аппарат на основе трансформатора микроволновой печи

Итак, с чего начать изготовление сварочного аппарата своими руками? Современные сварочные аппараты своими руками могут быть сделаны на основе трансформатора, взятого из микроволновой печи.

Каким должен быть трансформатор, пригодный для того, чтобы сделать самодельный сварочный аппарат? Он должен иметь не более двух различный катушек, состоящих из эмалированного медного провода. Катушки должны в свою очередь быть намотаны на сердечник, сделанный из железа. Одна обмотка называется первичной, а вторая – вторичной. Чем эти обмотки отличаются друг от друга?

Как выглядят эти катушки, Вы можете увидеть на картинке сбоку.

Сварочный аппарат своими руками

Устройство трансформатора, заимствованного у старой отработавшей свое микроволновки таково, что на второй катушке возникает слишком высокое напряжение (приблизительно две тысячи вольт), поэтому чтобы сделать на ее основе сварочный аппарат, следует убрать некоторое количество витков. Это необходимо сделать для того, чтобы напряжение стало меньше, а сила тока наоборот больше.

Полезно сказать, что при чересчур маленькой силе тока процесс сварки будет идти плохо. А если сила тока наоборот слишком большая, то она попросту будет приводить к выходу из строя электрода и порче металла.

Итак, как только количество витков было отрегулировано, переходим к следующему этапу. На следующем этапе необходимо перемотать вторичную обмотку, сделать это следует виток к витку, причем, обратите внимание, обязательно проводом в эмалевой изоляции, который будет толще, чем провод самой обмотки.

Что проделать все это, максимально осторожно распилите вторичную обмотку и полностью извлеките ее из катушки. При этом распил делаем в двух местах. Внимательно следите за тем, чтобы не нарушить целостность первичной обмотки, это очень важно.

Количество витков и диаметр провода, которые будут оптимальны именно для Вашего сварочного аппарата, сказать невозможно. Эти параметры должны быть рассчитаны индивидуально под Ваш самодельный сварочный аппарат. Чтобы рассчитать их, можно покопаться в учебниках физики и провести некоторые расчеты. А можно пойти по пути наименьшего сопротивления и сосчитать все с помощью онлайн-калькулятора.

Более подробно процесс работы со вторичной обмоткой Вы можете увидеть на этом видео:

Как только новая обмотка для самодельного сварочного аппарата будет готова – ее следует обработать специальным токоизоляционным лаком.

Корпус сварочного аппарата

Сварочный аппарат своими руками

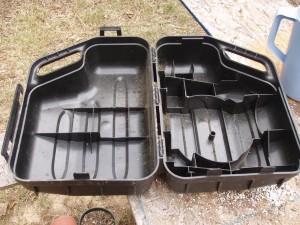

Следующий шаг к тому, чтобы получить, наконец, самодельный сварочный аппарат, заключается в подборке подходящего корпуса. Это может быть прочная пластиковая емкость от чего-либо. Пример такой емкости Вы можете увидеть на изображении рядом.

Как можно разместить конструкции трансформаторов внутри такого корпуса? Прикрепим два трансформатора друг за другом, как это показывает схема внизу. В результате такая схема понижения приведет к тому, что на выходе мы получим силу тока, равную 50 амперам.

Как можно измерить силу тока, Вы могли видеть на видео, представленном Вашему вниманию ранее.

Сварочный аппарат своими руками
Сразу после того, как трансформаторы поставлены на нужные места, необходимо соединить обмотки:

Наглядно этот этап Вам продемонстрирует схема внизу.

Результат нашей работы таков:

Охлаждение сварочного аппарата

Отдельная и очень важная тема – охлаждение нашего самодельного сварочного аппарата. Даже аппарату в формате мини нужна система охлаждения. Для того чтобы ее реализовать, вырезаем в торцах нашего корпуса довольно крупные отверстия и прикрепляем к корпусу вытяжные вентиляторы.

Нам будет достаточно двух. Их можно взять, например, от неиспользуемых блоков питания компьютера. Внизу нашего корпуса необходимо также сделать большое количество мини-отверстий, они необходимы для того, чтобы внутрь корпуса поступал воздух.

Схема рядом наглядно демонстрирует систему вентиляции нашего самодельного сварочного аппарата:

Сварочный аппарат своими руками

Электроды сварочного аппарата

Что касается электродов нашего мини-аппарата, то для их изготовления необходимо обзавестись толстым многожильным проводом. Всего проводов будет четыре, оптимальная длина каждого из них составляет 50 сантиметров. Один из электродов можно выполнить в виде плоскогубцев небольшого размера, как это было сделано в представленном ранее видео. Такой простой прием сделает Ваш самодельный сварочный мини-аппарат более удобным, поскольку плоскогубцы помогут Вам держать элементы, которые необходимо сварить.

Второй электрод делаем в виде паяльника. Для этого мы берем ручку от паяльника и закрепляем ее на толстом многожильном проводе, взятом в качестве основы для электродов. В ручку от паяльника мы вставляем графитовый стержень от батарейки. Как это можно реализовать – Вы можете наглядно увидеть на видео.

Как только электроды для сварочного аппарата готовы, мы можем подключить их к корпусу сварочного аппарата и протестировать всю конструкцию. И вот, наконец, мы рассмотрели, как делаются современные сварочные аппараты своими руками. Как будет работать такой прибор – Вы можете увидеть на том же видео.

Правила работы со сварочным аппаратом

Сварочный аппарат своими руками
В конце хотелось бы напомнить, что работать со сварочным аппаратом необходимо предельно осторожно. Ниже описаны некоторые базовые правила работы с данным прибором, которые помогут Вам избежать неприятных последствий. Итак, при работе со сварочным аппаратом следует:

Правила использования и хранения сварочного аппарата

Помните, что сварочный аппарат боится сырости, поэтому Вам следует позаботиться о том, чтобы оградить прибор от такого негативного воздействия.

Кроме того, важно не дать сварочному аппарату перегреться. Безопасное время работы у каждого сварочного аппарата индивидуально, но всегда лучше перестраховаться и периодически выключать аппарат во время работы.
