Пол с подогревом под ламинат своими руками — монтажная инструкция!

Преимущества греющих полов известны, однако не все еще устанавливают их в своих квартирах. Однако, страшные мысли о сложности монтажа этих полов являются неоправданными. Даже без больших навыков монтажа, вы можете установить такой пол самостоятельно, не тратя много денег на услуги специалистов. Упрощает задачу применение простых технологий и удобных современных материалов.

Инфракрасные пленочные полы – один из наиболее рациональных вариантов для укладки под ламинат, позволяющих за небольшие деньги обойтись без громоздких конструкций из трубок, заливки стяжки и т.п.

Пол с подогревом под ламинат

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Конструкция и необходимые материалы

Основной элемент пленочного теплого пола – нагревательный мат, выполненный из двухслойного синтетического материала, между слоями которого размещены нагревательные элементы из медных шин с графитовыми изоляторами. Поскольку находящиеся под напряжением нагревательные элементы залиты пластиком, пленочные теплые полы не окисляются и не боятся влаги, чем и объясняется долгий срок их службы.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Составные части контакта и конструктивные слои ИК-пола

Высота нагревательной пленки составляет менее половины миллиметра. За счет этого отпадает необходимость в обустройстве стяжек, установке лаг и прочих пространственных конструкций. Соответственно, монтаж пленочных нагревателей не приводит к поднятию общего уровня пола и уменьшению жизненного пространства.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Защитные слои обеспечивают пожарную безопасность пленки и электроизоляцию нагревательных элементов

Помимо собственно пленки, для проведения работ понадобится следующее:

К выбору теплоизолирующего материала под пленку особых требований не предъявляется. Однако желательно наличие слоя алюминиевой фольги (фольгированного пенофола). Такой утеплитель не только имеет малую теплопроводность, но еще и отражает инфракрасные лучи от термопленки.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

ИК пол укладывается на фольгированный пенофол

ВАЖНО. По рассматриваемой технологии можно укладывать не только пленку для теплого пола, но и другие виды электрических нагревателей для подобных систем. Однако использование утеплителя с алюминиевым отражателем допускается исключительно для пленки. Все прочие типы электрических теплых полов должны утепляться материалами, в составе которых нет алюминия и прочих металлов, проводящих электрический ток.

В зависимости от того, из чего выполнен и в каком состоянии находится черновой пол, дополнительно может потребоваться многослойная фанера или толстые листы ДСП ( от 5 мм и более).

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Выравнивание пола фанерой

Из монтажных инструментов понадобится обычный набор: монтажный нож, ножницы, отвертка, плоскогубцы, кусачки, а также устройство для обжима электропроводки.

Подготовка к монтажу

Для начала потребуется подготовить основание для укладки пленочного нагревателя. Работы делятся на несколько этапов.

1. Очистка чернового пола

Начинается она с ликвидации старого напольного покрытия. Затем черновой пол осматривается на предмет наличия существенных изъянов.

Если пол бетонный, то его шлифуют, если дощатый – циклюют. Точность выравнивания должна быть такой, чтобы на каждый метр пола перепад высот составлял не более 3 мм. Контроль осуществляется строительным уровнем.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Циклевка дощатого пола

Образующийся мусор полностью удаляется из помещения. Избавится от пыли легче всего с помощью промышленного пылесоса.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

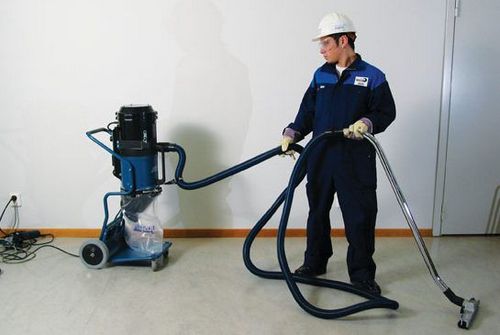

Удаление пыли промышленным пылесосом

2. Гидроизоляция

В качестве гидроизолирующего материала можно применять либо специальную пленку, либо обычный рулонный полиэтилен толщиной от 50 мкм.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Расстеленная на полу пленка выполняет роль гидроизоляции

3. Теплоизоляция

Поверх гидроизолирующего слоя, если таковой был необходим, укладывается теплоизоляция. Для этого рулонный утеплитель раскладывается по всей площади помещения и фиксируется. Закрепить полотна теплоизоляции проще всего путем проклеивания стыков строительным скотчем.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Укладка пенофола

Затем можно приступать к разметке, по которой будут укладываться полотна термопленки. Размечать можно непосредственно на подготовленной поверхности простым маркером. Планируя места пролегания полотен пленки, необходимо принимать во внимание следующие моменты:

Проводя разметку, необходимо также придерживаться рекомендаций производителя пленки.

Укладка нагревательной пленки

Самый рациональный и экономичный способ укладки нагревательных пленок – по длине помещения. В этом случае получается сократить количество точек подключения до минимума. Соответственно, придется делать меньше разрезов. Разделять полотна пленки можно лишь по линиям разреза, отмеченным на их поверхности.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Укладка нагревательной пленки

ВАЖНО. Располагая на полу полотна нагревательной пленки, их следует переворачивать медной полосой вниз. При этом недопустимы перехлесты полотен.

Укладывать пленку можно как вплотную, так и на некотором расстоянии между полотнами. Плотная укладка обеспечит более равномерный нагрев, однако при этом следует учитывать необходимую мощность всей системы теплого пола. В зависимости от характеристик термопленки, мощность одного погонного метра может доходить до 200 и более ватт.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Перехлесты полотен недопустимы

ПоказательЗначениеРазмерность
Удельная потребляемая мощность170Вт/ м2
Ширина термопленки CALEO GOLD50см
Максимальная длина одной полосы термопленки10пог. м
Температура плавления термопленки130°С
Длина волны ИК обогрева5-20мкм
Доля ИК-лучей в общем спектре9,40%
Антиискровая сетка+-
CALEO GOLD 170 Вт. Стоимость1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)руб.
CALEO GOLD 230 Вт. Стоимость1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)руб.

Чтобы в процессе работы ранее уложенные полосы не смещались с заданного положения, их прикрепляют с теплоизоляции строительным скотчем. Также можно воспользоваться строительным степлером или саморезами. Скобы и саморезы можно использовать лишь в тех местах полотна, где отсутствует непосредственно нагревательная полоса.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Пленка фиксируется скотчем

Места разрезов обрабатываются токонепроводящей битумной изоляцией. Заземляющая шина загибается и пока остается свободной.

Подключение термодатчика и выводов для электроснабжения

В зависимости от конструкции пленки, подключение проводов может быть выполнено двумя способами.

1. Контактные зажимы

Устанавливаются они на медную шину по месту среза. В середине нагревательной полосы острым предметом или дыроколом прокалывается отверстие под клемму зажима. Затем устанавливается сам зажим таким образом, чтобы его длинная часть попадала на ту сторону пленки, где проходит медная шина.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Обжать соединительные электрические провода контактным зажимом

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Аккуратно кончиком ножа отделить медную полоску на нагревательной пленке

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Вставить контактный зажим с проводом и надежно обжать его несколько раз, присоединив к медной полосе

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Плотно зафиксировать изоляционным скотчем места присоединения клемм на нагревательной пленке и место среза медной полосы

2. Пайка

Перед пайкой потребуется удалить в месте контакта слой защитного пластика таким образом, чтобы получить доступ к металлической поверхности нагревательной полосы. Для этого паяльником, нагретым до температуры порядка 50 градусов, нагревается пластик, который затем удаляется острым ножом. На освобожденное место припаивается контактный электропровод из меди сечением 2,5 кв.мм. Место паянного контакта заклеивается куском электротехнического скотча размерами не менее 5x5 см.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Пайка контактов

Отдельные участки полотен нагревательной пленки соединяются параллельно и подключаются к общей шине. Чтобы не запутаться, «нулевые» и «фазовые» провода разумно брать с оплеткой разного цвета.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Изоляция места пайки

Укладывая провода, необходимо следить за их натяжением. Лучше оставить небольшую петлю, чем получить риск обрыва или повреждения проводки. Если провода будут проходить через пороги или плинтусы, в этих местах проводку лучше всего поместить в защитную гофру. Чтобы обеспечить плавный переход от плоской пленки к круглой гофротрубе, это место можно затянуть скотчем.

Шины заземления подключаются аналогично линиям электропитания. Выводную часть заземления необходимо заключить в гофротрубку.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Провода прокладываются в гофротрубке

Термодатчик размещается в средней части полотна теплого пола. Такое местоположение выбирается из-за того, что именно в середине полотна в процессе эксплуатации будет достигаться максимальная температура. Тем самым появится возможность избежать перегрева термопленки.

Располагать датчик следует с нижней стороны пленки. Во избежание появления неровностей в месте под датчиком можно срезать часть теплоизоляции. Как сам термодатчик, так и провод от него закрепляются строительным скотчем.

Установка терморегулятора

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Установка терморегулятора

Назначение терморегулятора в системе теплых полов состоит в общем управлении и установке желаемой температуры. Кроме того, данный прибор является головным прибором, к которому подключаются все элементы (нагревательная пленка, термодатчик и линии электроснабжения).

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Подключение датчика для теплого пола

Конструктивно терморегуляторы могут быть механическими и электронными. Первые обеспечивают лишь минимальный функционал: включение и выключение нагрева, управление мощностью. Электронные же модели более продвинуты технически. Они способны показывать текущую и выставлять желаемую температуру, программироваться на включение и отключение в необходимый период времени.

Место под установку терморегулятора выбирается до начала укладки теплого пола. Определяется оно как удобством доступа, так и близостью к выводящим проводам от термопленки.

ВАЖНО. Если конструкция терморегулятора подразумевает контроль за температурой воздуха в помещении, то располагать его желательно на высоте порядка полутора метров от поверхности пола. Кроме того, такой термостат не следует монтировать в точке, попадающей под прямой солнечный свет.

Подключение к линии электроснабжения можно выполнить двумя способами:

На корпусе термостата имеется контактная шина, к которой подсоединяются следующие провода:

Иногда здесь же присутствует дополнительный контакт для подключения внешнего таймера.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Подключение терморегулятора теплого инфракрасного пола

Испытание системы

Завершив сборку всей системы инфракрасного пленочного пола, необходимо проверить ее работоспособность. Для этого подается питание, а на терморегуляторе выставляется среднее значение температуры.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

В таблице представлены расчеты для пленки с максимальной потребляемой мощностью 220 Вт/м2

По прошествии примерно минуты теплый пол отключается. Теперь последовательным прикладыванием руки ко всем участкам нагревательной пленки можно проверить ее нагрев.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Некоторые модели терморегуляторов поддерживают функции управления через интернет и смс

Если все подключено правильно и наблюдается нагрев всей площади термопленки, можно приступать к очистке поверхности теплого пола от обрезков провода, пленки и прочего мусора. Далее инфракрасная пленка закрывается слоем рулонного полиэтилена толщиной от 160 мкм. Из соображений обустройства дополнительной гидрозащиты полиэтиленовую пленку стоит укладывать с захлестом на стены.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Управление теплым полом

Затем приступают к укладке чистового пола из ламината по традиционной технологии.

Пол с подогревом под ламинат своими руками - монтажная инструкция!

Укладка ламината на пленочный теплый пол

Обустроить теплый пол под ламинат вполне по силам домашнему мастеру с минимальными навыками работы. Достаточно лишь следовать приведенной последовательности действий, не пренебрегать рекомендациями производителей пленок для теплого пола, а также выполнять каждое действие по возможности аккуратно.
