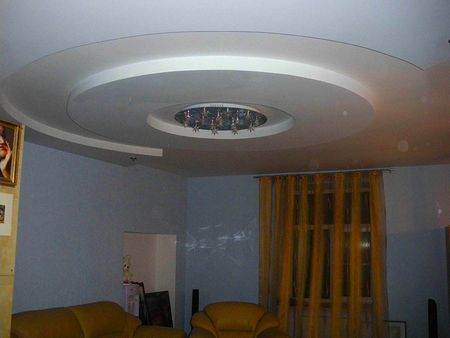

Подключение люстры и светильников

Распределительная коробка обычно имеет крючок для вешания люстры или светильника. Крючок закреплен в пластиковой коробке. Со временем пластик может истончаться, поэтому лучше делать новые отверстия для дюбеля, чтобы защитить люстру от падения.

В распределительной коробке может быть много проводов. Нужно найти только три: ноль и два фазных провода после выключателя, если выключатель двойной. И один фазный после выключателя, если выключатель одинарный.

1. Люстра.

2. Коробка соединений.

3. Двух - клавишный выключатель.

4. Соединительные клеммы.

0 - Ноль – провода черного, белого или синего цвета.

~ Ф - Фаза – провода другого цвета.

Чего не

Включаем выключатель - одну клавишу. Ставим индикаторную отвертку на предпологаемый провод. Индикаторная отвертка засветилась, фазный провод от выключателя найден.

Выключаем выключатель. Снова ставим индикаторную отвертку на тот же провод. Индикаторная отвертка не светится. Повторяем действия два раза, чтобы убедиться, что провод найден правильно.

Точно также ищем второй фазный провод от второй клавиши.

Теперь ищем ноль (провод синего, белого или черного цвета).

Ставим индикаторную отвертку на предпологаемый ноль. Индикаторная отвертка не светится. Это и есть ноль.

И так найдены ноль и два или один фазные провода в распределительной коробке, которые идут после выключателя.

Выключаем напряжение. Вешаем люстру или светильник на крючок. В люстре, светильнике есть три провода. Все провода разных цветов. Нулевой (черного, белого или голубого цвета).

Его мы подключаем к нулевому проводу в распределительной коробке. Два фазных провода люстры подключаем к двум фазным проводам в распределительной коробке. Иногда присутствует четвертый провод – жёлтозеленого цвета -это заземление. Если такой же есть в распределительной коробке - соединяем их вместе.

Все провода соединяем между собой с помощью люстро-клем.

Для подключения люстры и светильника необходим инструмент.

Если потолок надо сверлить

Нужно выбрать место для сверления такое, чтобы оно не попадало на направления к выключателям и проводам в соседние комнаты (наши строители большие фокусники). Обратите внимани и на коробки распределения проводов (бывают под потолком). В любом случае, сантиметра на 3-4 можно смело углубляться. Второй момент - не забыть вырубить верхнее электричество. На всякий случай. Третий момент.

Как правило, в новых домах, верхний слой потолочных плит рыхлый, чего не скажешь о более глубинных слоях. Поэтому, чтобы не разворотить потолок совсем, используйте хороший перфоратор, которым вы с первого раза все осуществите. Еще, если вам страшно углубляться, организуйте 2 штыря (дюбеля) в потолке, а между ними киньте перемычку. Нагрузка распределится между ними. И еще.

Строители редко что делают не под прямыми углами. Т.е. провода, скорее всего, лежат вполне определенным образом. Вообще, есть специальные приборчики для определения скрытой проводки: любые провода, по которым течет ток, создают наводки. Старые приемники их хорошо засекали, если поднести поближе. Свет должен быть включен.
