Мотоблок своими руками

Перед началом работ необходимо тщательно изучить конструкцию мотоблока. Для его создания потребуется мотор от мотоцикла или бензопилы. Но следует иметь в виду, что бензопила должна быть мощной. При желании можно сделать борону для мотоблока своими руками, а также другое навесное оборудование. Многим нет возможности вспахивать землю при помощи трактора, а вручную обрабатывать даже небольшой участок достаточно трудно.

Мотоблок своими руками

Общее описание мотоблоков

Но если у владельца участка есть мотоблок, таких проблем не возникает, так как обработка почвы происходит быстро и достаточно легко.

Мотоблок своими руками

Одним из преимуществ описываемых агрегатов является небольшое количество потребляемого топлива. Многим владельцам таких изделий хватает 5 литров бензина на несколько часов работы. Но не все имеют возможность приобрести заводскую конструкцию, так как дешевые модели являются недостаточно мощными для выполнения всех работ, а более качественные изделия могут купить далеко не все владельцы участков.

Если же использовать старую технику в качестве донора, можно создать надежный мотоблок для огорода своими руками, который прослужит несколько десятков лет. При этом создать конструкцию можно без траты большого количества денег.

При помощи описываемого агрегата можно выполнять такие работы, как:

  1. Перевозка грузов. При мощи мотоблока можно переводить груз до 300 кг. Для этого к агрегату присоединяется прицеп.
  2. Вспашка почвы, а также боронование. Это производится при помощи такого навесного оборудования, как бороны, фрезы и культиватора.
  3. Посадка культур.
  4. Удобрение почвы на своем участке.
  5. Окучивание.
  6. Сбор картофеля.

Также мотоблок может быть использован для таких работ, как бурение, уборка снега и подметание территории.

Мотоблок своими руками

Что нужно для создания мотоблока

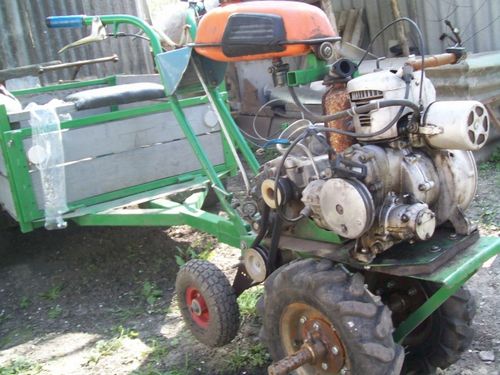

Прежде чем начинать собирать агрегат, нужно определить мощность будущей конструкции. Если донором для нового устройства является бензопила, лучше выбирать мощный двигатель «Урала». Также для создания мотоблока подойдет мотор старого мотоцикла.

У многих остались старые мотоциклы, которые перестали использоваться, поэтому найти такие не составит труда. Средняя мощность многих старых мотоциклов равна 16-22 лошадиным силам.

Мотоблок своими руками

Перед тем как сделать мотоблок своими руками необходимо найти чертежи таких устройств. Не стоит забывать и о сварочном аппарате.

Схема устройства мотоблока

Перед установкой двигателя от мотоцикла стоит увеличить тягу. Это необходимо для более легкого старта мотора. Для этого достаточно заменить установленный клапан на лепестковый. Это позволит сэкономить на топливе во время использования мотоблока.

Редуктор можно взять с мотороллера. В качестве рамы будущего изделия может выступать измененная конструкция от мотоцикла. Для этого достаточно обрезать вилку для переднего колеса, а также другие детали, мешающие монтажу оборудования.

Мотор некоторых мотоциклов является слишком мощным для мотоблока, поэтому следует установить ходоуменьшитель. Стоит помнить, что для оси мотоблока не следует использовать трубу, так как такие изделия ненадежны. Эта деталь должна быть цельной.

Мотоблок своими руками

При желании можно сделать телегу для мотоблока своими руками.

Основные узлы агрегата

Перед началом работ по созданию мотоблока следует подробно узнать о следующих элементах конструкции:

Первый названный узел является частью коробки передач и необходим для нормальной работы устройства на низких скоростях. Многие работы на участке производятся медленно, поэтому этот элемент необходим. Например, выкапывание картошки и нарезание борозд происходит на низких скоростях.

Мотоблок своими руками

На всех заводских моделях установлен ходоуменьшитель, поэтому его следует закрепить и на самодельном устройстве. Если данный элемент не будет установлен, сделанный собственными руками мотоблок можно будет использовать только для перевозки грузов или для вспашки больших участков земли.

Редуктор на агрегате устанавливается между мотором и колесами. При установке определенного навесного оборудования крутящий момент передается на закрепленное устройство. В пример можно привести снегоочиститель или бур.

Мотоблок своими руками

При отсутствии опыта работы с такой техникой не стоит пытаться самостоятельно собирать редуктор, а также закреплять ходоуменьшитель. Проще всего приобрести такие механизмы в специализированных магазинах. Часто они снимаются со старой техники, которая уже не используется.

Плуг

Чтобы сделать плуг для мотоблока своими руками, стоит найти сталь, толщина которой равна 3-5 мм. Сначала создается лемех. Обычно эта деталь делается из диска для циркулярной пилы. Режущая кромка лемеха сначала отбивается на наковальне, а затем затачивается таким же образом, как и лезвие косы.

После изготовления лемеха происходит создание отвала. Для него можно использовать трубу, диаметр которой равен 0,58 м. При этом толщина стенок не должна превышать 0,5 см. Подготовив все необходимые детали собрать  плуг для мотоблока своими руками.

Мотоблок своими руками

Чтобы не ошибиться во время сборки всех элементов плуга в единое целое, сначала стоит сделать это при помощи макета. После создания лемеха, отвала и дополнительных компонентов необходимо соединить их точечной сваркой. Щиток и стойки стыкуются с лемехом и привариваются как на чертежах. Правильно сделав все элементы, можно сделать плуг для мотоблока своими руками, который ничем не отличается от заводских изделий.

В представленном видео показан процесс создания мотоблока.

Адаптер

Многие владельцы описываемых устройствиспользуют адаптер, чтобы сделать передвижение более комфортным. Такая конструкция является непрактичной, так как вместо нее можно установить прицеп. На котором будет расположено сиденье. Но, все же, многие владельцы мотоблоков создают такие конструкции.

Мотоблок своими руками

Сделать их можно даже не имея опыт создания таких конструкций. Сначала нужно убедиться, что на мотоблоке есть сделка, которая предназначена для присоединения адаптера. Если она имеется, можно приступать к следующим работам:

  1. Сперва необходимо найти трубу прямоугольного сечения, которая будет иметь следующие параметры: длина 1,7 м, ширина и высота около 4 см.
  2. Затем на одном конце данного изделия необходимо приварить трубу длиной около полуметра, которая станет основой для стоек колес. Во время выполнения таких работ стоит помнить, что высота стоки от середины колеса до основы крепления должна составлять около 35 см.
  3. Рама с сиденьем может иметь различный вид. выбор определенного варианта зависит от телосложения и предпочтений владельца.
  4. Чтобы конструкция была надежной, к поперечным трубам необходимо приделать раскосы.
  5. На последнем этапе на раму устанавливаетсярычаг, при помощи которого можно управлять навесным оборудованием.

Таким образом, чтобы создать адаптер, необходимо иметь стальную трубу, колеса, сиденье и сварочный аппарат.

Грунтозацепы

Создаются грунтозацепы для мотоблока своими руками для увеличения эффективности механизма. Даже большие колеса не всегда позволяют качественно обработать почву. Указанные изделия хорошо сцепляются с почвой, что позволяет работать более эффективно.

Существует три распространенных типа грунтозацепов:

Накладки на колеса изготавливаются из стального листа толщиной около 5 мм. Такие изделия представляют собой загнутые листы металла, на которых располагаются приваренные уголки. Подобные грунтозацепы можно закреплять на колесах и снимать их, так как края затягиваются при помощи болтов.

Мотоблок своими руками

Грунтозацепы, созданные из стального листа, являются достаточно простыми и часто изготавливаются владельцами самодельных мотоблоков. Они представляют собой диски из металла, которые имеют приваренные лопасти.

Третий тип изделий создается путем приваривания металлических уголков к автомобильным дискам. Создать такие грунтозацепы для мотоблока своими руками достаточно просто при наличии сварочного аппарата.
