Ламинарный потолок — что это?

Ламинарные потолки - это один из вариантов, которые используются для очистки воздуха и предоставления чистого воздуха в зоне с высокими требованиями к чистоте воздушных масс. Одним из самых известных и популярных типов являются ламинарные потолки марки Тион.

Ламинарный потолок - что это?

Как это работает

Чаще всего, подобные решения применяются в больничных комплексах для предотвращения занесения инфекции и микробов в операционные или для защиты пациентов от возможного заражения различными инфекциями, передающимися по воздухуБлагодаря работе системы, воздух, поступающий в стерильную зону, очищается от всех типов микроорганизмов на 99 процентов.

Ламинарный потолок - что это?

Достигается подобный результат при помощи установленных внутри потолочной конструкции специальных НЕРА – фильтров, уничтожающих вредные микроорганизмы, обычного фильтра, задерживающего крупные частицы загрязнений и адсорбционно – каталитического устройства, уничтожающего вредные газообразные вещества.

Забор воздушных масс производится двумя способами: из внешней среды через вентиляцию и непосредственно из самого рабочего помещения, через колонну рециркуляции. Во втором случае, часть воздуха забирается в помещении, а часть поступает из внешней среды. После прохождения всех этапов очистки, воздух направляется сверху вниз непосредственно в стерильную зону.

Модели

Для выполнения разных задач предназначены и разные решения. В основном, модели отличаются возможностью подключения различного количества рециркуляционных колонн и объёмами подаваемого воздуха. Соответственно, меняется и площадь, на которую рассчитана та или иная установка. Размеры поля подачи стерильных воздушных масс могут варьироваться от 1,8 до 9,5 кв. метров. При этом, расход воздуха будет составлять от 260 м3/ч до 8100 м3/ч.

Ламинарный потолок - что это?

При выборе следует учесть внешние габариты устройства. Для невысоких операционных или других помещений больничного комплекса подходят модификации с высотой 290 миллиметров, а для крупных помещений можно выбрать блоки, высотой 400 миллиметров. Стоит учесть и массу конструкции – большие модули достигают массы в 500 с лишним килограмм, а наиболее легкий весит около 100.

Ламинарный потолок - что это?

Колонны рециркуляции

Несмотря на то, что ламинарный потолок, присоединенный к циркуляционной колонне обходится дороже, такое решение имеет практический смысл. При данном способе подключения снижается нагрузка на вентиляцию и меньше расходуется электроэнергии на нагрев поступающих воздушных масс в зимний период и на их же охлаждение летом.

Ламинарный потолок - что это?

При необходимости, такая колонна может использоваться только для забора воздуха изнутри рабочей зоны и не присоединяться к вентиляционным каналам. Данное решение станет оптимальным в тех случаях, когда необходимо обеспечить стерильность, но, централизованной вентиляции нет или она находится в стадии ремонта.

Весь воздух будет забираться непосредственно из рабочей зоны, обеззараживаться, проходить очистку и снова подаваться через потолочную конструкцию. Скорость воздушного потока регулируется автоматически, в зависимости от объема проходящих воздушных масс для достижения оптимальной скорости их подачи в помещение и скорости выхода из ламинарного потолка.

Управление системой

Для того, чтобы контролировать работу столь сложного оборудования, предусмотрен отдельный блок управления, обычно устанавливаемый за пределами операционной или больничной палаты. Он позволяет регулировать все параметры устройств, управлять работой каждой из составляющих по отдельности и обеспечивает электропитанием все блоки. На каждый ламинарный потолок необходим свой собственный блок управления.

Ламинарный потолок - что это?

Внешний вид

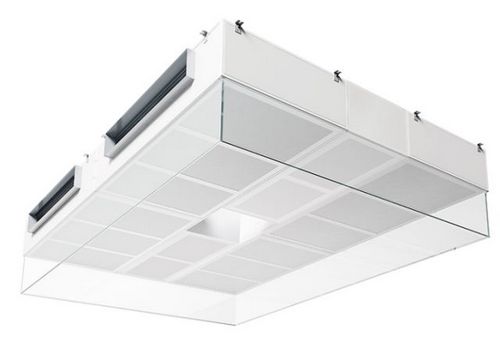

Если не принимать во внимание высоту модулей и общие габариты конструкции, то внешне она очень похожа на стандартные кассетные потолки. Высота модулей может составлять 290 и 400 миллиметров, в зависимости от модели. Колонны изготавливаются индивидуально, под каждый конкретный проект. Чтобы получить общее представление о внешнем виде таких конструкций, можно посмотреть несколько фотографий, представленных ниже.

Ламинарный потолок - что это?
Ламинарный потолок - что это?
Ламинарный потолок - что это?
