Толщина бетонного пола в гараже — расчет и тонкости заливки пола!
Гараж должен обеспечивать защиту и безопасность автомобиля в любых условиях, независимо от времени года. Крыша, стены и, самое важное, пол гаража, должны соответствовать требованиям, таким как устойчивость к физическим и химическим воздействиям. Лучшим выбором для пола гаража является бетонный пол, который отвечает всем требованиям и имеет множество преимуществ.
- прочность (нередким случаем для таких полов являются физические нагрузки);
- химическая инертность к различным видам химических средств;
- влагостойкость (при возможности протекания крыши или же утечки жидкости из самой машины);
- износостойкость (пол в подобных строениях часто подвергается эксплуатации).
Толщина бетонного пола в гараже
Бетонный пол застывает в течение месяца
СП 31-105-2002. 5. Фундаменты, стены подвалов, полы по грунту
СП 31-105-2002. 5. Фундаменты, стены подвалов, полы по грунту
Общая толщина гаражного пола
Принятой стандартной толщиной пола в гараже является 130-150 мм. Что же входит в такое покрытие? От нижнего к верхнему располагаются обязательные слои, из которых состоит гаражный пол:
- грунт/гравий (толщина слоя до 0,8 мм);
- песок (толщина слоя примерно равна 10 мм);
- полиэтиленовая пленка или же специальная полиэтиленовая мембрана (толщина незначительная, по этой причине не учитывается в расчётах);
- армированный слой бетона (принятая за норму толщина данного слоя – 20-30 мм);
- гидроизоляция + утеплитель + пленки (в частности, теплоизоляция обычно имеет толщину 10 мм);
- финишная армированная стяжка (не учитывается по причине незначительной толщины).
Как сделать бетонный пол
Процесс заливки бетонного пола
Как сделать пол в гараже. Толщина слоев
Начальная стадия – гравий и песок
Щебневая засыпка

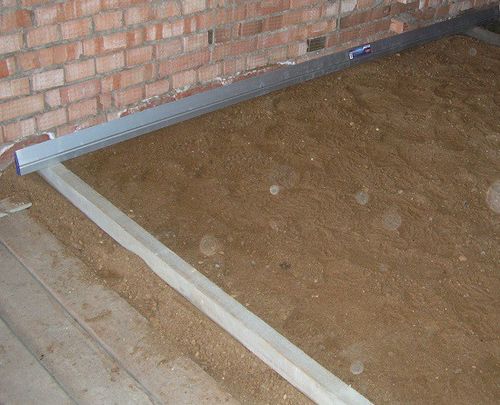

Песчаная подушка
Дно будущей территории заливки пола необходимо максимально сжать и выровнять, для чего в землю вбивается некоторое количество столбиков с расстоянием в один метр для выявления нужного уровня гравия, а затем по мере его засыпания, тщательно прессуют и убирают камни, которые способствуют последующим неровностям. После слоя гравия следует ровный слой песка, с рассчитанной заранее шириной.
Гидроизоляция – необходимый слой
До укладывания бетонного основания, нужно позаботиться о гидроизоляции пола – важной его функции, особенно для гаража. Лучшим способом обеспечить защиту от влаги являются специальные мембраны или же их аналоги, полиэтиленовые плёнки, уложенные внахлёст и склеенные между собой лентой поливинилхлорида. Во избежание последующих неровностей, как и на прошлом этапе, слой, а именно плёнка, тщательно выравнивается и разглаживается.
Главная и самая важная часть постройки пола – заливка бетонного раствора
Процесс вязки арматуры
Армирование - важный этап в обустройстве бетонного пола в гараже
Раствор подается на уложенную армирующую сетку
Заливка бетонного раствора
Заливка бетона
До заливки необходимо произвести армирование – процесс укрепления металлической сетки с целью улучшения прочности и устойчивости к внешним нагрузкам пола. Процесс нанесения непосредственно бетонного слоя осуществляется путём установки реек и последующей заливкой. Необходимо так же предварительно выбрать нужную марку и нужный подвид. В состав раствора для заливки бетонного слоя входят следующие материалы:
- песок
- цемент;
- вода.
Важно помнить, что после заливки пол должен сохнуть на протяжении как минимум месяца; также ему необходимо проветривание и увлажнение.
Процесс создания теплоизоляции пола
Необходимо утеплить пол перед тем, как провести финальную стяжку – лучший и принятый многими материал для данной работы – пенополистирол (Пеноплекс) и последующий слой плёнки для надёжности.
| Пенопласт | Пенополиуретан | Мин. плита |
|---|---|---|
| Открытая ячеистая структура | Существует как открытая, так и закрытая ячеистая структура | Волокна, хаотично расположенные в вертикальном и горизонтальном направлениях |
| Плохо пропускает влагу | Почти не пропускает влагу | Почти не впитывает влагу |
| Легкий материал | Легкий материал | Средне-легкий материал |
| Средняя прочность | Низкая прочность | Низкая/средняя прочность |
| Средний показатель устойчивости на сжатие | Низкие показатели устойчивости на сжатие | Показатели устойчивости на сжатие от низких до средних |
| Не токсичен | Не токсичен, при температуре 500 градусов выделяет угарный и углекислый газ | Не токсичен |
| Не пригоден для использования под высокой нагрузкой | Не пригоден для использования под высокой нагрузкой | Не все плиты пригодны для использования под высокой нагрузкой |
| Подвержен распаду | Достаточно долговечен | Достаточно долговечен |
| Подвержен влиянию ультрафиолета | Практически не подвержен влиянию ультрафиолета | Достаточная стойкость к влиянию УФ |
| Наименование | Размерность | Пеноплэкс 31С | Пеноплэкс 31 | Пеноплэкс 35 | Пеноплэкс 45С | Пеноплэкс 45 |
|---|---|---|---|---|---|---|
| Плотность | кг/м³ | 28,0-30,5 | 25,0-30,5 | 28,0-37,0 | 35,0-40,0 | 38,1-45,0 |
| Прочность на сжатие при 10% линейной деформации, не менее | МПа (кгс/см²; т/м²) | 0,20 (2; 20) | 0,20 (2; 20) | 0,25 (2,5; 25) | 0,41 (4,1; 41) | 0,50 (5; 50) |
| Предел прочности при статическом изгибе, не менее | МПа | 0,25 | 0,25 | 0,4 | 0,4 | 0,4-0,7 |
| Модуль упругости | МПа | 15 | 15 | 15 | 18 | 18 |
| Водопоглощение за 24 часа, не более | % по объему | 0,4 | 0,4 | 0,4 | 0,4 | 0,2 |
| Водопоглощение за 30 суток | % по объему | 0,5 | 0,5 | 0,5 | 0,5 | 0,4 |
| Категория стойкости к огню | группа | Г4 | Г1 | Г1 | Г4 | Г4 |
| Коэффициент теплопроводности при (25±5)°С | Вт/(м·°K) | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
| Коэффициент паропроницаемости | мг/(м·ч·Па) | 0,008 | 0,008 | 0,007 | 0,007 | 0,007 |
| Удельная теплоемкость, с | кДж/(кг·°K) | 1,45 | 1,45 | 1,45 | 1,4 | 1,4 |
| Температурный диапазон эксплуатации | °С | -50…+75 | -50…+75 | -50…+75 | -50…+75 | -50…+75 |
| Ширина | мм | 600 | 600 | 600 | 600 | 600 |
| Длина | мм | 1200 | 1200 | 1200 | 2400 | 2400 |
| Толщина | мм | 30*; 40; 50; 60; 80; 100 * – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа | 30*; 40; 50; 60; 80; 100 * – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа | 20**; 30***; 40; 50; 60; 80; 100 ** – для плит ПЕНОПЛЭКС тип 35 толщиной 20 мм прочность на сжатие не менее – 0,18 МПа *** – для плит ПЕНОПЛЭКС тип 35 толщиной 30 мм прочность на сжатие не менее – 0,20 МПа | 40; 50; 60; 80; 100 | 40; 50; 60; 80; 100 |
Итоговый слой – стяжка пола
Выравнивание бетона правилом
Самый ответственный момент – итоговая стяжка пола. Данный процесс состоит из выравнивания уже залитого слоя пола при помощи рейки-правила и сглаживания при помощи гладилки из стали.
Выравнивание залитого бетона
Гладилка - инструмент для выравнивания стяжки
Различная комбинация – меняет ли она концепцию?
В различных инструкциях можно увидеть разные версии укладывания такого вида пола – в большинстве случаев единственное различие этих теорий – последовательность этапов укладки пола. У некоторых разбегаются глаза, а в голове один и тот же, весьма адекватный вопрос – существует ли принципиальная разница между многочисленными вариантами последовательности слоёв укладки и есть ли наиболее удачный вариант?
Ответ прост – последовательность не играет огромной роли. Гораздо важнее придерживаться норм толщины слоя того или иного уровня.
Пример обустройства пола по грунту. Схема
Изменение толщины пола за счёт бетонного слоя и последствия данной манипуляции
При уменьшении толщины слоя бетона в общей конструкции пола, в конечном итоге получаются следующие подсчеты: толщина бетонного слоя по соотношению каждого слоя и общей толщины меньше суммы всех остальных слоёв, которые, по сути, являются защитой и укреплением бетонного пола. Увеличение же бетонного слоя не повредит общей концепции – наоборот, это повысит уровень надёжности такого пола. Но при этом так же важен следующий параметр – между землёй, находящейся до гаража и гаражным полом должен быть либо равномерный спуск, либо незначительный зазор. В противном случае въезд и выезд из гаража нанесёт вред как колёсам, корпусу и всей машине в целом, так и полу – таких экспериментов данная конструкция долго терпеть не сможет и, рано или поздно, начнёт трескаться и разрушаться.
Таким образом, соблюдая технологию, можно получить великолепный результат, который многие годы будет радовать своего владельца.
