Технология строительства мансардных крыш.

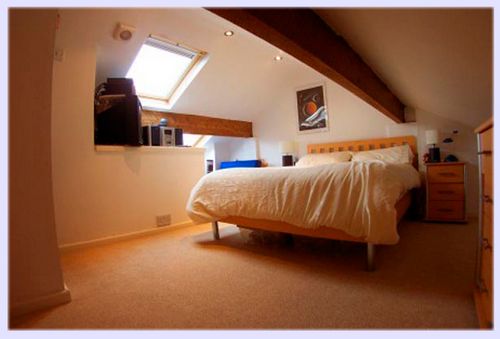

Крыша является самым проблемным элементом при строительстве дома. Поэтому, чтобы принять правильное решение, нужно учитывать не только пожелания владельцев, но и технические характеристики здания. В современности, чтобы максимально использовать пространство, многие превращают крышу в мансарду.

По сути своей мансарда — это переоборудованный чердак, поэтому следует быть готовым к небольшому переоборудованию в теплоизоляционном слое кровли.

В целом же, возведение мансардной крыши почти ничем не отличается от иного ее строительства, однако в силу особых эксплуатационных характеристик, она должна отвечать ряду требований:

• согласно нормативной документации, мансарда — помещение, которое находится в пространстве чердака, фасад которого представляет собой наклонную поверхность;
• линия, на которой происходит пересечение крыши и плоскости фасадной стены, должна находиться на высоте до 150 см от уровня пола;
• мансарда может занимать все помещение либо его часть;
• планировка комнат на мансардном этаже связана с нижерасположенными помещениями и конструкцией самого здания.

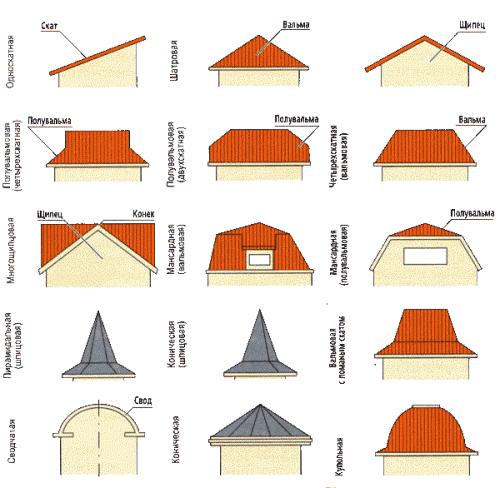

Типы мансардных крыш:

• мансарды двухуровневые;
• мансарды с антресольным этажом;
• мансарды одноуровневые.

Также в зависимости от конструктивных характеристик здания применяется несколько стандартных решений для строительства крыши:

1. Мансардная двухуровневая крыша со смешанным типом опоры

Такие крыши наиболее сложны при возведении и проектировании. Чаще всего создается комплексный проект вместе с домом по причине разноуровневого расположения комнат.

2. Крыша двухскатная для одноуровневой мансарды

Данный вариант представляет собой стандартную двухскатную крышу, под которой создается мансарда. В процессе ее сооружения и проектирования не возникает огромных трудностей в силу простоты работы и расчетов конструкции. Однако недостатком такой крыши является небольшое внутреннее пространство мансарды с достаточно низким потолком.

3. Мансардная одноуровневая с выносными консолями крыша

Такого типа конструкция достаточно сложная при строительстве, однако вертикальные полноценные окна и просторное помещение компенсируют все недостатки при строительстве и проектировании. Особенностью данной мансарды является ее небольшое смещение за пределы одной из сторон дома. Крыша же больше напоминает односкатную.

4. Двухскатная ломаная крыша для одноуровневого типа мансарды

Если сравнивать этот вид крыши с обычной двускатной, то в ломаной конструкции применяются четыре скатные плоскости, которые находятся под разными углами. Такой тип конструкции крыши немного сложнее в сооружении и проектировании, однако, его неоспоримым преимуществом является полноразмерное большое внутреннее помещение.

Устройство мансардной крыши

Основными требованиями при сооружении мансардной крыши являются прочность и устойчивость. Именно по этой причине следует производить детальный инженерный расчет, при котором учитываются все нагрузки на конструкцию.

Чаще всего для сооружения мансардных этажей применяются брусья из дерева, поэтому первоначально нужно уделить особое внимание пожарной безопасности будущей кровли.
Опираясь на строительные нормативы необходимо отрегулировать расположение дымоходных каналов, а также произвести специальную обработку конструкций антисептическими растворами и другими средствами.

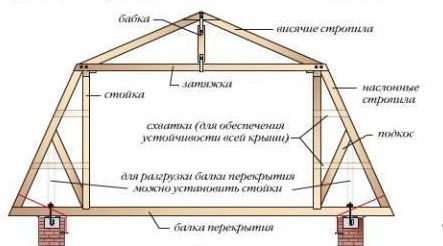

Конструкция мансардной крыши:

• изоляционный слой, состоящий из шумо-, звуко-, паро-, гидро- и теплоизоляции;
• внутренние опоры (вертикальные балки);
• диагональные связи;
• мауэрлат (балки, которые уложены по периметру внешних стен и связанные с ними);
• стропила (являются основными ребрами жесткости крыши, бывают висячие и наслонные);
• коньковый прогон;
• обрешетка (доски из дерева, к которым фиксируется кровля, а также изоляционные стройматериалы);
• кровля.

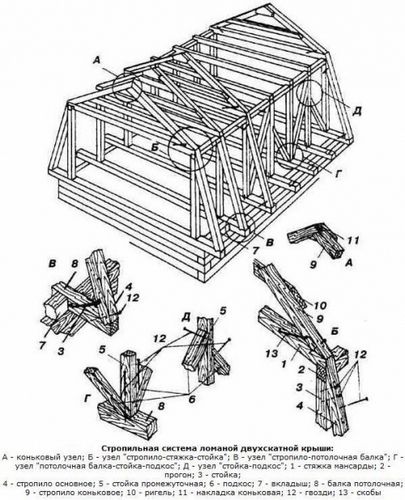

Технология строительства мансардной крыши ломанного типа

После детальных расчетов мансардной крыши можно начинать выполнять графическую часть проекта, учитывая следующие факторы:

• заранее должно быть предусмотрено устройство окон, их число и тип;
• архитектура мансарды, которая должна сочетаться с основным строением;
• геометрия кровли дома, ее линии и формы.

Создавая проект, внимательно отнеситесь к подбору изоляционных, утеплительных и кровельных стройматериалов.

При этом чтобы ваша мансардная крыша получилась долговечной, нужно знать следующее:

• под кровлю с внешней стороны стропил следует положить слой звуко- и гидроизоляции;
• по всей поверхности теплоизоляции с внутренней стороны нужно уложить пароизоляцию;
• между теплоизоляцией и кровлей создаем вентиляцию при помощи вытяжек и продухов;
• в качестве теплоизоляции лучше всего использовать вспененное стекло или вспененный экструдированный полистирол;
• толщина стропил — от 25 см (можно применить клееный брус).

Поэтапное строительство мансардной крыши

Строительство мансардной крыши своими руками включает в себя:

1. Проектировка

Для того чтобы сделать нормальный проект, желательно обратиться за помощью к мастерам, либо самостоятельно при помощи компьютера в архитектурной программе произвести расчеты нагрузок, угол наклона скатов и т.п.

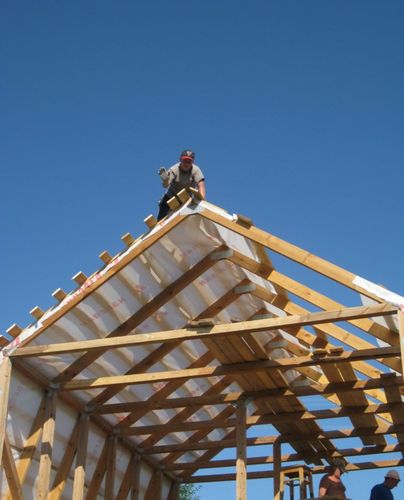

2. Строительство стропильного каркаса

Данный этап работ является достаточно трудоемким, поскольку потребуются усилия не менее 3-4 человек. Возведение крыши начинается с укладки и фиксирования мауэрлатов по периметру дома. Брус применяется с сечением 10х10 см.

3. Сооружение каркаса для крыши мансардной

Далее монтируется каркас для мансардного помещения, стойки которого будут использованы в виде подпорок стропильной конструкции. В этом случае используется брус с тем же сечением, что и у продольных балок, на которые будут опираться стойки.

Ход работы:

• сначала следует установить вертикальные стойки в конце и начале здания;
• затем необходимо зафиксировать их к продольным балкам при помощи саморезов и металлических штампованных металлических уголков;
• далее поверх стоек накладывается и закрепляется перемычка.

4. Гвоздевая пластина

Между полученными двумя арками следует натянуть шнур. Если работа была сделана правильно, то он будет расположен точно по горизонтали, если нет – придется демонтировать одну из арок, подрезать ее и заново устанавливать. Далее по натянутому шнуру создаем аналогичные арки с шагом, предусмотренным для стропил. Образованные арки соединяем друг с другом перемычками, которые фиксируются при помощи штампованных уголков или гвоздевых пластин.

5. Установка нижних стропил

Когда готов каркас будущей мансарды, приступаем к монтажу стропил. Начинать следует с тех, которые имеют больший угол наклона и расположены на одном уровне с каркасом помещения.

Ход работы:

• первоначально нужно подрезать брус для стропил до определенной расчетной длины;
• затем в основании бруса следует вырезать паз для монтажа на мауэрлат;
• далее срезаем верх под углом;
• после этого каждое стропило монтируется на место и закрепляется к основной конструкции.

6. Установка верхних стропил

В данном случае необходимо соблюсти определенный угол и центр конструкции. Чтобы упростить задачу, рекомендуется в самом начале сделать шаблон из двух длинных досок, который в точности будет повторять соединенные в дальнейшем стропила. Затем, используя этот шаблон, следует подрезать стропила и установить их на место. Алгоритм работы со стропилами абсолютно такой же, как и с арками каркаса внутреннего помещения.

7. Создание обрешетки

По окончанию работ со стропильной конструкцией монтируется обрешетка. Для нее можно использовать плиты ДСП, листы фанеры или обычные доски — все будет зависеть от типа кровельного стройматериала.

8. Монтаж изоляционного пирога:

• сначала с внутренней стороны стропил следует уложить пароизоляцию;
• затем застелить теплоизоляционным стройматериалом (он должен максимально плотно ложиться на стропила);
• далее поверх него набивается обрешетка (с шагом в 500 мм).

9. Настил кровли на крышу:

• первоначально с внешней стороны стропил стелется слой гидроизоляции;
• затем поверх нее монтируется кровельный материал.
