Свайный фундамент: расчет количества свай и несущей способности

Иногда приходится сталкиваться со сложностями, когда ленточный или плитный фундамент не подходит для условий конкретного участка. Это может быть вызвано различными причинами: сложным рельефом, слабыми свойствами почвы или высоким уровнем промерзания. Это и другие факторы могут значительно увеличить сложность и стоимость фундамента здания, которая может превышать стоимость строительства самого дома.

В этой, казалось бы, безвыходной ситуации, специалисты рекомендуют использовать свайный фундамент. Расчёт количества свай, их несущей способности, размеры столбов, глубина их залегания и место расположения — всё это необходимо узнать заранее для обустройства свайной конструкции. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Свайный фундамент: расчет количества свай и несущей способности

Свайная конструкция позволит установить дом на участке с любым рельефом

Технология винтовых свайных фундаментов и их преимущества

Основа устройства

Свайно-винтовое основание — это комплект установленных в толще почвы опор из металла. На поверхности они скреплены в единое целое при помощи ростверка. Каждая свая имеет лопасти специально формы. Они помогают опоре легко входить в почву и, кроме того, одновременно спрессовывают грунт и являются прочным основанием, сопротивляющимся повышенной нагрузке.

Структура сваи даёт ей возможность легко проходить все уровни слабой и неустойчивой почвы до плотных слоёв. Опора заглубляется настолько, чтобы ей не были страшны деформации поверхности от намокания и промерзания. В результате мы получаем исключительно прочное основание дома, не зависящее от капризов погоды, рельефа местности и структуры грунта. Внутри металлическая опора заливается бетонной смесью.

Свайный фундамент: расчет количества свай и несущей способности

Дополнительного армирования не требуется, отсутствие металла внутри опоры предотвратить внутреннее коррозийное поражение

По верхней части столбы обрезают по единому горизонтальному уровню. К месту среза крепится металлическая монтажная площадка, на которой впоследствии будет закреплён ростверк.

Сфера применения

Подобные фундаменты подходят не только для дома. Свайные основания применяют для бани, навесов для машин, гаражей, строительства фундамента под печь. Эта быстровозводимая основа используется при возведении лёгких конструкций: для беседок и для заборов. Сваи можно смело использовать для строительства помещений с повышенной влажностью, например, для теплицы. Хорошо зарекомендовало себя такое основание и для откатных ворот. Вместе с тем, подобные конструкции настолько надёжны, что их используют для металлических эстакад автодорожных мостов.

Свайный фундамент: расчет количества свай и несущей способности

Можете представить себе, какие нагрузки способны выдерживать подобные фундаменты, если их устанавливают при строительстве мостов, по которым передвигается автомобильный и железнодорожный транспорт

Преимущества и недостатки свайного фундамента

ПлюсыОписание
СтоимостьНельзя сказать без точных расчётов, что свайный фундамент обойдётся намного дешевле ленточного или плитного. Но любой специалист в строительстве может с уверенностью свидетельствовать о том, что винты обойдутся как минимум на двадцать процентов дешевле столбчатого основания и в два раза – полноценного ленточного. Эта существенная экономия может значительно сказаться на затратах на строительстве.
Простота в монтажеДля установки свайного основания не потребуется применения спецтехники. Винты можно вкручивать вручную, для этого потребуется всего трое человек.
Скорость работМонтаж фундамента профессиональными работниками занимает всего пару дней. А заливка ленточного основания с рытьём траншеи, установкой опалубки и заливкой потребует как минимум семь дней. После ленточный фундамент должен набирать крепость и оседать ещё месяц. А на сваях можно строить сразу после их установки.
Возможность установки на уклонных участкахВинтовому основанию не важно, есть на участке уклон и сколько градусов он составляет. Даже разница в восемь метров не является препятствием для строительства дома.
Отсутствие изъятого грунта в месте строительстваМесто установки свайного основания не меняется – здесь не будет горы выкопанной земли и пролитого бетона. Точечная установка сохранит в целостности ландшафт участка.
Возможность проведения работ в любое время годаЕсли для возведения ленточного фундамента зимой потребуется специальная техника для прогрева и использование добавок, препятствующих замерзанию бетона, то сваи можно ввинчивать при любой температуре воздуха без потерь несущих качеств конструкции.
Тёплые полыХорошие теплоизоляционные свойства воздуха в сочетании со свайным основанием делают полы в строящемся здании тёплыми.
Возможность пристройкиДобавить сваи к существующему основанию не составит труда. В то время, как пристройка ленточного фундамента потребует значительных усилий и затрат.
Простота в ремонтеПри необходимости возможна замена отдельно взятой повреждённой сваи даже после полного окончания строительных работ.
Влага не достигает стенНе важно, из чего будет построен дом: из пеноблоков или дерева – его стены будут надёжно защищены от грунтовой влаги. Она не проникнет сквозь точечное основание.
МинусыОписание
Ограничение по весу конструкцийПодобные фундаменты в основном пригодны для облегчённых конструкций: каркасных и деревянных домов. Тяжёлые стены из кирпича могут оказаться непосильной ношей, особенно если расчёт нагрузки произведён неверно.
Ограничение по типу грунтаВинтовые опоры невозможно установить местах, где преобладает каменистая почва.
Сложности обустройстве подвалаДля организации подвального помещения придётся повозиться. Обычно его делают отдельно от дома, оставляя только проход в районе опор.
Высокие требования к качеству материалаК сожалению, нередки случаи, когда недобросовестные производители подводят своих клиентов, экономя на противокоррозийной обработке или толщине металла. В результате опора быстро выходит из строя и лопается.

Что следует знать, решаясь на строительство свайного фундамента

Свайный фундамент: расчет количества свай и несущей способности

Задачу ввинчивания опор значительно упростит специальная установка. Она в считанные часы и с высоким качеством выполнит все работы

Совет! Можно самостоятельно провести анализ грунта на участке, если выкопать яму глубиной не менее двух метров. Такое исследование нужно проводить в стороне от будущего фундамента.

Нельзя использовать опоры для заземления электроснабжения дома. В случае замыкания ток, проходя через металл опоры, спровоцирует развитие ржавчины местах сварки.

Разновидности и особенности свайного ростверка

При возведении частных домов в основном применяют свайно-ростверковый фундамент. Это основание позволяет значительно сэкономить на строительстве и снизить в дальнейшем эксплуатационные расходы.

Свайный фундамент: расчет количества свай и несущей способности

Качественная обвязка основания повышает надёжность всей конструкции

Если жилое здание необходимо установить на рыхлой почве, специалисты по строительству рекомендуют использовать свайно-винтовое основание.

Обвязка фундамента делится на три вида:

Свайный фундамент: расчет количества свай и несущей способности

Подвешенный фундамент

Свайный фундамент: расчет количества свай и несущей способности

Наземный свайный фундамент

Свайный фундамент: расчет количества свай и несущей способности

Свайно-ленточный фундамент

Ростверки тоже можно условно разделить на три основных вида.

ТипИзображениеОсобенности
Деревянный
Свайный фундамент: расчет количества свай и несущей способности
Применяется при строительстве домов из древесины и каркасно-щитовых конструкций. Для равномерного распределения нагрузки используется обвязочный брус большого сечения. Этот элемент конструкции входит в состав сборных домов.
Металлический
Свайный фундамент: расчет количества свай и несущей способности
Для связки свай в единое целое применяется металлический швеллер или балка. Является более прочным и долговечным основанием, чем дерево. Может использоваться как каркас для свайно плитного фундамента. Непосредственно на такое основание укладывают полы первого этажа.
Бетонный
Свайный фундамент: расчет количества свай и несущей способности
Этот тип ростверка используют крайне редко. Он объединяет в себе все положительный качества свайного и бетонного оснований. Такая конструкция не прогибается даже под тяжёлыми стенами из кирпича и блока.
Кустовой
Свайный фундамент: расчет количества свай и несущей способности
Этот тип ростверка представляет собой «пучки» свай, расположенных в нескольких опорных точках. Винты устанавливают близко друг к другу и скрепляют между собой. Такое кустовое расположение позволяет хорошо распределять точечное давление и используется под колоннами или другими объектами подобного вида) линии электропередач, башни, мачты).
Свайный фундамент: расчет количества свай и несущей способности

Буронабивные ростверки-сваи неглубокого заложения равномерно распределяют вес здания не только на сваи, но и на сам грунт

К сведению! Для определения оптимального размера опор и глубины их залегания используют сведения, полученные по статическому зондированию. В процессе этого исследования в грунт погружается зонд со скоростью примерно полтора метра в минуту. В ходе погружения аппаратура определяет степени трения и сопротивления почвы, возможное отклонение бура от заданного направления. Полученные данные необходимы для определения несущей способности опор. Стоимость таких работ начинается от 1200 рублей за погонный метр.

Как правильно подобрать винтовые сваи и расчет допустимых нагрузок

Винтовые сваи: типоразмеры и основные принципы выбора

Винтовые сваи различаются по диаметру трубы. В зависимости от этого показателя определяют назначение опоры:

Сварка или литье?

Опоры выпускаются двух типов – они могут быть сварными или литыми. Производство этих элементов различается, рассмотрим основные принципы:

Свайный фундамент: расчет количества свай и несущей способности

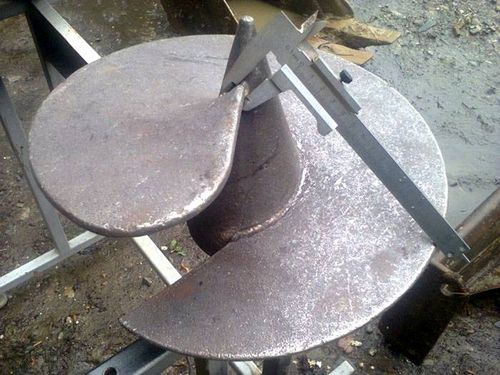

Сварной винт

Свайный фундамент: расчет количества свай и несущей способности

Литой винт

К сведению! Цена на литые сваи выше, чем на сварные. К примеру, свая наиболее популярного диаметра 10,8 см длиной три метра будет стоить так: СВС-108 (сварная) -1.8 тыс. рублей, СВЛН-108 (Литая) – 2.5 тыс. рублей.

Прежде чем купить опоры, тщательно проверьте качество изделия. На строительном рынке можно нарваться на подделки, которые с виду выглядят как литые, а на самом деле выполнены сваркой и с использованием бывших в употреблении или бракованных материалов. Чтобы убедиться в качестве продукта, требуйте у продавцов сертификаты качества. Не поленитесь проверить толщину стенок сваи – у качественной опоры она должна быть 4 мм. У подделки будет меньше. Загляните внутрь трубы с фонариком – следы использования могут быть заметны невооруженным глазом.

Количество лопастей

Сваи могут иметь разное количество лопастей. Опоры следует подбирать в соответствии с ожидаемой нагрузкой.

ТипИзображениеНазначение
Винтовая свая (шуруп)
Свайный фундамент: расчет количества свай и несущей способности
Подходит для легких конструкций типа подиума или настила, используется в каменистой почве

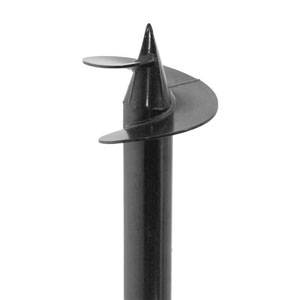

Однолопастная опора
Свайный фундамент: расчет количества свай и несущей способности
Годится для выполнения большинства фундаментов с разным назначением
Двухлопастная свая
Свайный фундамент: расчет количества свай и несущей способности
Используется для строительства объектов, подверженных ветровым нагрузкам (ограды, рекламные щиты, навесы).
К сведению! Количество монтажных отверстий, как правило, у всех опор одинаковое. Он имеют один стандартный размер.  Под заказ для монтажа с использованием спецтехники подбираются опоры с насадками для ямобура.

Покрытие

На что ещё стоит обратить внимание при выборе опоры? Оказывается, сваи различаются по типу покрытия:

Свайный фундамент: расчет количества свай и несущей способности

Цинковое покрытие — самое устойчивое

Допустимые нагрузки на винтовые сваи с учетом особенностей участка

Мы подробно рассмотрели типы и размеры свай, настало время поговорить об их несущих способностях. От этого показателя зависит, какое количество опор потребуется для надёжного фундамента вашего строения.

Несущие способности свай зависят не только от их размеров, но и от характеристик грунта. При проектировании фундамента необходимо тщательно исследовать участок и учесть особенности местного климата.

Свайный фундамент: расчет количества свай и несущей способности

Стабильность свайного фундамента достигается путём активного сопротивления опор воздействию сдавливающих и выталкивающих сил грунта

Совет! Для увеличения прочности конструкции сваи устанавливаются с шагом в два метра. При такой расстановке, фундаментная балка может иметь сравнительно небольшое поперечное сечение.

Ориентировочные параметры несущих способностей сваи в разных грунтах:

Тип почвыЭксплуатационная нагрузка на опору
Твердая глина4 – 6.2 тонн
Мягкая глина3.7 – 6 тонн
Пылеватые песчаные почвы4 – 6 тонн
Средние пески9-11 тонн
Суглинки4.5 – 7 тонн

Одно из основных строительных правил – не доводить нагрузку на фундамент до максимальной. Чтобы определить поведение будущего фундамента в процессе эксплуатации, проводят испытание эталонной сваей диаметром 114 миллиметров. Эту составную опору забивают в грунт и подвергают разного типа нагрузкам: выдёргиванию, вдавливанию, смещению. Таким методом получают данные по сопротивлению грунта и определяют размеры опор и глубину их залегания.

Свайный фундамент: расчет количества свай и несущей способности

Все исследования проводятся с применением специального оборудования, фиксирующего изменения состоянии эталонного элемента

Несущую способность можно рассчитать при помощи проверенной формулы:

W=О/k, где

W – это показатель допустимой нагрузки на опору;

O – расчёт допустимой нагрузки с учётом размера опоры и особенностей почвы;

k – коэффициент эксплуатационного запаса фундамента.

Для начала рассчитаем значение О. Потребуется следующая формула:

О = S х Ro, где

S — это поперечное сечение лопасти опоры;

Ro – сопротивление грунта на глубине, до которой опустится винтовая часть сваи.

Найти последнее значение можно по этой или другим таблицам, содержащим общие сведения по характеристикам почвы в вашем регионе.

Свайный фундамент: расчет количества свай и несущей способности

Таблица характеристик почвы

Возвращаясь к значению k поясним, что оно имеет показатели от 1.2 до 1.7. При этом 1.2 – минимальный показатель, характерный для самого устойчивого грунта.

Совет! Наиболее полную картину состояния почвы на участке и точный расчёт фундамента можно получить, только обратившись к профессионалам, исследующим грунт с помощью специального оборудования. По предельным состояниям эталонных приборов они определят допустимую горизонтальную нагрузку на будущий фундамент и вынесут рекомендации по уровню заглубления опор.

Калькулятор несущей способности свайных опор

Предлагаем вам для упрощения расчётов воспользоваться онлайн-калькулятором несущей способности свай. Эта программа создана с учетом требований СНиП и СП для свайных фундаментов.

Приведённая методика, как и в формуле, о которой мы говорили ранее, основывается на размерах ствола и винта опоры, глубины установки и составе грунта на участке.

Геометрические данные опор доступны каждому, а вот данные о свойствах почвы можно получить только в результате профессиональных исследований. Если таких сведений нет, программа может произвести расчёт по средним показателям, заложенным в снип. Этот вариант расчёта поможет получить ориентировочные данные для проектирования, которые следует применять с осторожностью, закладывая запас прочности.

Можно воспользоваться для расчётов специальными программами – SCAD или Лира. Пользователи forumhouse отмечают, что в лире более простой и понятный интерфейс, а в скаде есть необходимый для расчётов конструктор сечений. Кроме того, в scad 21 заложена возможность наглядной визуализации результатов вычислений. В любом случае, и та, и другая программы доступны и понятны только профессионалам. Не имея фундаментальных знаний, новичок вряд ли сможет разобраться со всеми необходимыми для работы с программой параметрами.

Свайный фундамент: расчет количества свай и несущей способности

Интерфейс программы Лира

Так что, для самостоятельных вычислений предлагаем вам воспользоваться примером калькулятора из этого материала. Вычислив несущие возможности каждой опоры можно без труда произвести расчёт стоимости всего фундамента.

Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Самый простой расчет свайного фундамента, без формул и сложных схем

После того, как определены все особенности грунта на участке и произведен расчет несущей способности винтовых свай для фундамента, можно приступать к непосредственному планированию основы под дом.

Предлагаем небольшое пособие по расчету для индивидуального строительства:

Свайный фундамент: расчет количества свай и несущей способности

По размерам шурфа рассчитайте глубину столбов

Важно! Предусмотрите дополнительные опоры в местах расположения печи и камина. Если к дому будет пристроена веранда или терраса, это тоже должно быть отражено в плане будущего фундамента.

Используя это простое руководство несложно правильно спланировать свайную конструкцию для простого строения.

Возвращаясь к теме, как рассчитать нагрузки на фундамент, можно порекомендовать еще один вариант онлайн калькулятора. Он поможет определить суммарную нагрузку на всю фундаментную конструкцию.

Калькулятор расчета нагрузки от всего строения

Итак, следующая программа поможет рассчитать общую нагрузку на основание здания с учетом всех важных факторов: размеров внутренних и внешних стен, массы перекрытий, особенностей стропильной системы и кровельного покрытия. Эти показатели важны для определения типа и прочности фундамента. Даже после приблизительных расчетов вы увидите, насколько будут отличаться результаты для каркасного дома и, к примеру, строения из пенобетона.

Рассмотрим всё по порядку:

КомпонентОписание
СтеныНеобходимо указать размеры строительной конструкции, этажность и материал, из которого они будут изготовлены. Можно вычесть из общей площади окна и дверные проемы. Если этого не делать, в расчетах будет заложен дополнительный запас прочности.
ПерекрытияВыберите один из четырех видов перекрытий. Программа рассчитает нагрузку с учетов массы всех перекрытий по средним показателям для деревянных, пустотных, металлических или железобетонных конструкций.
КровляИз предложенных вариантов следует выбрать ваш тип кровли и указать материалы, которые планируется использовать. В результате вы получите массу кровли со стропильной конструкцией. Углы скатов крыши и указание региона требуется для расчета возможных нагрузок от осадков.
ФундаментКалькулятор предложит выбрать тип фундамента и указать его основной материал. По умолчанию берется в расчет то, что опоры предусмотрены под всеми, в том числе внутренними стенами. Масса ростверка тоже принимается в расчет. Деревянный ростверк будет учтен в рамках общей площади стен, но если планируется использовать для обвязки свайного фундамента металл или бетон – укажите это в программе.
ОтделкаВнутренняя и наружная отделка тоже оказывает нагрузку на основание. Следует указать, какие материалы планируется использовать для этих целей. Напомним, что под колонны, если таковые будут в вашем доме, необходимо предусмотреть дополнительны комплекты из нескольких свай, размещенных кустовым методом.
Остальные нагрузкиВес мебели, людей, снеговая нагрузка – все эти дополнительны параметры будут включены в расчет.

Итоговый результат получится в тоннах. Произвести окончательные вычисления можно без специальных инструментов. В первом калькуляторе вы получили размер нагрузки на одну сваю с учетом особенностей грунта. Во втором – общую массу строения. Остается разделить второй результат на первый и получить требуемое количество свай.

Важно! Не забывайте предусмотреть размещение дополнительных свай на все местах пересечения и сопряжения ограждающих конструкций.

И в завершении темы о свайном фундаменте еще немного полезной информации:

Видео советы по правильному планированию свайного фундамента
