Строительство каркасной перегородки в бане-срубе: порядок работ

После того, как стены моей бани из бруса были завершены, появилась необходимость разделить внутреннее пространство на различные зоны. Тамбур и две другие комнаты (парная и моечная) должны были быть включены в размер помещения 6х4 метров. Тамбур был установлен во время строительства, и оставалось решить, как разделить парную и моечную. После изучения многих источников, было принято решение, что лучше всего использовать технологию каркасных перегородок для разделения.

Во-первых, строится она очень просто и быстро, я успел за 3 дня. Во-вторых, по цене вышли почти копейки. В-третьих, (очень важно!) каркас легкий и практически не нагружает фундамент. Опишу, как проводилось строительство.

Шаг 1. Сборка и крепление каркаса

Самая трудоемкая часть работы – сборка каркаса из брусков 50х50 мм. Я решил собирать его сразу на месте. Вначале к лагам пола был приколочен нижний брус (нижняя обвязка), к нему и стенам крепились крайние стойки. Сверху уложен и закреплен верхний брус (верхняя обвязка).

Строительство каркасной перегородки в бане-срубе: порядок работ

Установка каркаса перегородки из бруса

Хочу заметить, что от строительства сруба до монтажа перегородки прошло только 4 месяца, усадка еще продолжается. Поэтому между верхней обвязкой и потолком я оставил зазор в 2 см – для компенсации усадочных деформаций сруба. Зазор заполнил джутовым войлоком. Все это сделано в расчете на то, что, когда сруб будет усаживаться, уровень потолка снизится и установится как раз на верхнюю обвязку перегородки.

Для большей жесткости в местах соединения боковых стоек и обвязки прикручены металлические уголки.

С шагом 600 мм установлены стойки, выполнен проем для дверного блока и кирпичного экрана печи. Тут важно отметить, что печь планируется топить из моечной, поэтому ее фронтальная часть с кирпичным щитком должна быть вмонтирована в перегородку.

Строительство каркасной перегородки в бане-срубе: порядок работ

Зазор между каркасом и потолком заполнен войлоком

Все щели между стенами, кирпичным щитком и брусьями каркаса заполнены джутовым войлоком.

Шаг 2. Утепление перегородки

Внутреннее наполнение каркаса я решил воплощать по такой схеме:

Строительство каркасной перегородки в бане-срубе: порядок работ

Схема внутреннего наполнения и обшивки каркасной перегородки

В качестве утеплителя я использовал базальтовую вату «Техноблок стандарт» (Технониколь) – в виде плит толщиной 50 мм. По заявкам производителя этот материал должен выдерживать нагрев до 400°C, не гореть и не расплавляться. Также базальтовая вата не гигроскопична, подходит для влажных помещений. Даже если капля влаги попадет в перегородку (несмотря на пароизоляцию), внутренность гнить не начнет. Ну и, немаловажно, что базальтовая вата – абсолютно безопасна для здоровья, ничего не выделяет при нагреве.

Ширина плит ваты – 600 мм, при установке между стойками приходилось их немного сжимать. Для разрезания плит (при необходимости установки частей, например, над щитком, над дверным проемом) использовался острый нож.

Строительство каркасной перегородки в бане-срубе: порядок работ

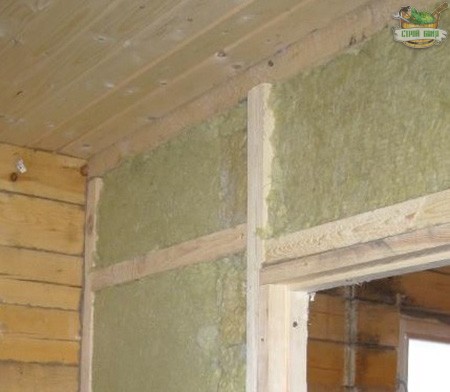

Плиты базальтовой ваты между стойками каркаса перегородки

Шаг 3. Обшивка утеплителя фольгой (со стороны парилки)

Со стороны парилки утеплитель был обтянут фольгой в 2 слоя. Я считаю фольгу лучшим пароизолятором для парилки. Во-первых, не пропускает пар и капельную влагу. Во-вторых, увеличивает теплоизоляционные свойства перегородки (или стены), так как отражает инфракрасное излучение.

Фольга, купленная мной, оказалась тонкой, поэтому я решил укладывать ее в 2 слоя. Вначале был пристрелен первый слой с проклейкой швов фольгированным скотчем. Крепление велось с помощью строительного степлера, на стойки каркаса. Сверху, в разбежку с первым слоем (чтобы швы не совпадали), уложен второй слой. Швы, отверстия от степлера, углы также проклеены скотчем.

Когда я разворачивал фольгу, потом натягивал ее на каркас, в некоторых местах она истончилась, начала морщинить. Дыр не было, но, для собственного успокоения, эти поврежденные участки я также заклеил скотчем.

Строительство каркасной перегородки в бане-срубе: порядок работ

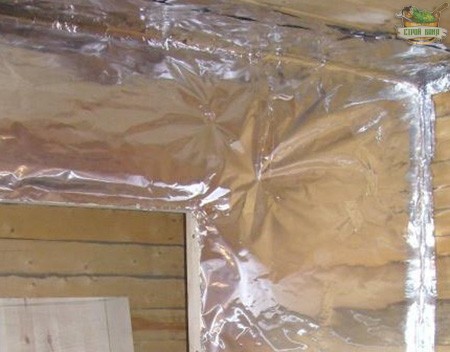

Обшивка утеплителя фольгой (пароизоляцией) со стороны парилки

Стыки между кирпичным щитком и фольгой пройдены теплостойким силиконовым герметиком (антигрибковым). Сохнет такой герметик быстро, хорошо соединяет разноплановые поверхности.

Шаг 4. Обшивка гидроизоляцией (со стороны моечной)

Со стороны моечной фольга ни к чему, можно обойтись и гидроизоляцией. Для этого я прикупил рулон паропроницаемой мембраны «Изоспан А». С одной стороны, она не допустит попадания в утеплитель брызг воды из моечной, а с другой – позволит внутренностям перегородки «дышать», вентилироваться.

Листы «Изоспана А» я закреплял внахлест, к стойкам каркаса. Швы и отверстия от степлера перекрывал скотчем.

Строительство каркасной перегородки в бане-срубе: порядок работ

Крепление листов гидроизоляции «Изоспан А»

Шаг 5. Крепление вагонки (со стороны моечной)

Обшивка вагонкой велась со стороны моечной. Тут меня ждали раздумья. Сосед доказывал, что вентзазор между пароизолятором и вагонкой – вещь бесполезная, занимающая место и совершенно ни на что не влияющая. В то же время знакомый строитель доказывал обратное. Вроде как зазор позволяет конденсату, если он образуется, стекать по пароизоляции и не впитываться в вагонку. Я подумал, что это мнение более здравое и зазор сделал. Хотя, до конца не уверен в его необходимости.

Для организации зазора на стойки каркаса набиваются рейки. Их толщина – размер зазора. Я использовал рейки 15 мм, набивал их на стойки с помощью обычных тонких гвоздей.

Сверху рейки обшивал сосновой вагонкой. Для защиты от влаги и придания цвета прошелся по поверхности антисептирующим составом «Supi saunasuoja» (Tikkurila)  в 2 слоя. Дерево отлично колеруется, цвет получился ровным, красивым. Был неприятный запах от антисептика, через 3 дня полностью выветрился.

Строительство каркасной перегородки в бане-срубе: порядок работ

Обшивка перегородки вагонкой выполняется на тонкие рейки

Шаг 6. Крепление доски (со стороны парной)

Перегородку со стороны парной я решил обшить не вагонкой, а доской толщиной 35 мм. Эта доска – б/у, когда-то лежала на полу в доме. Сейчас полы заменены, а доска еще в пригодном состоянии. Хотя на вид уже порядком поизносилась, почернела, обзавелась пятнами. Чтобы придать доске новую жизнь, я хорошенько ошкурил ее шлифовальной машинкой. Полчаса работы и верхний слой снят! Доска получилась почти как новая.

Опять же был сформирован вентзазор, в этот раз толщиной 20 мм. Рейки для него использовались с сечением 40х20 мм. Рейки я прибил к стойкам каркаса, поверх них – доски. Все крепления выполнялись на гвоздях.

Строительство каркасной перегородки в бане-срубе: порядок работ

Крепление досок обшивки на каркас перегородки

По окончании обшивки поверхность досок была покрыта «Supi saunasuoja» (Tikkurila). Сохнет антисептик быстро, за день покрасил перегородку в 2 слоя.

Планирую в будущем по низу внутренних стен сруба и перегородки пустить плиточную облицовку высотой в 1 плитку. Это предотвратит гниение нижнего венца сруба и перегородки, находящихся во влажных условиях парной и моечной.

Строительство каркасной перегородки в бане-срубе: порядок работ

Так выглядит каркасная перегородка в бане-срубе!

Вот такую перегородку я сделал в бане. Быстро, недорого и без помощников. Уже успел и попариться в парной, чтобы оценить качество ограждения. Что хочу сказать? Теплоизоляционные качества конструкции отличные, за 2 часа баня прогревается полностью. За счет выноса щитка в моечной во время протопки прогревается и моечная. Конденсата на перегородке нет, окрашивающий состав не меняет своего цвета.

Каркасная перегородка хороша тем, что может быть легко установлена в любой бане. Хоть в срубе, хоть в кирпичном или газосиликатном строении. Эта конструкция универсальна, причем ее наполнение можно менять в зависимости от предназначения.

Роман К.
