Строительство дома своими руками.подвал. Армированный пояс


Укладка арматурных стержней каркаса пояса

Укладка арматурных стержней каркаса пояса

Арматурные каркасы для железобетонного пояса изготавливаются непосредственно на стене. Готовые каркасы имеют слишком большой вес, чтобы их поднимать в собранном виде. Нарезанные в размер арматурные стержни укладываются на деревянные шаблоны поверх стены.

Сборка каркаса армированного пояса

Сборка каркаса армированного пояса

Каркасы поочередно свариваются и выравниваются по осям и по горизонтали.

Дополнительная сварка стыков

Дополнительная сварка стыков

В местах пересечений и стыков каркасы дополнительно скрепляются сваркой с помощью уголков.

Сварка угловых стыков

Сварка угловых стыков

Особенно тщательно скрепляется арматура в угловых стыках стен.

Изготовление анкеров

Изготовление анкеров

Закладные резьбовые анкеры нарезаются из оцинкованной шпильки М20.

Снятие заходной фаски анкера

Снятие заходной фаски анкера

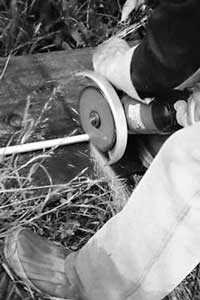

На отрезках шпилек снимается заходная фаска для беспрепятственного закручивания гаек.

Общий вид армированного пояса

Общий вид армированного пояса

Все арматурные каркасы изготовлены, соединены между собой и тщательно выровнены.

Установка анкеров

Установка анкеров

Резьбовые анкеры закрепляются сваркой на арматурном каркасе.

Нанесение направляющих надрезов

Нанесение направляющих надрезов

Циркулярной пилой с твердосплавным диском на газобетонном блоке делаются направляющие надрезы с обеих сторон.

Использование электропилы-аллигатор

Использование электропилы-аллигатор

Затем используем электропилу-аллигатор, полотно которой точно идет по направляющим пропилам от циркулярки.

Заготовки для опалубки

Заготовки для опалубки

Таким образом из одного полномерного блока получаем несколько узких «дощечек», которые будут использоваться в качестве опалубки.

Установка опалубки

Установка опалубки

Полученными «дощечками» с обеих сторон обкладываем уложенные на стенах арматурные каркасы, получая своеобразное корыто.

Начало установки опалубки колонны

Начало установки опалубки колонны

Несъемную опалубку для несущей колонны в подвале изготавливаем на месте из обрезков газобетона. Склеиваем из них коробочку, фиксируем струбцинами и заполняем бетоном.

Продолжение установки опалубки колонны

Продолжение установки опалубки колонны

Ряд за рядом склеиваются очередные коробочки. Колонна быстро растет, заодно решается вопрос утилизации отходов газобетона.

Сверление шанцев

Сверление шанцев

Для изготовления опорной промежуточной стенки в подвале в фундаментной плите по разметке сверлятся шанцы для закладки арматуры.

Монтаж горизонтальных арматурных стержней

Монтаж горизонтальных арматурных стержней

К вертикальным арматурным стержням подвязывается горизонтальная арматура.

Вязка арматуры

Вязка арматуры

Специальным крючком с трещоткой вязать арматуру очень легко и быстро, с этим справляется даже ребенок.

Вертикальная установка арматурной решетки

Вертикальная установка арматурной решетки

Арматурная решетка устанавливается строго по отвесу и закрепляется от смещения стяжками из проволоки и деревянными клиньями.

Установка вертикальной опалубки

Установка вертикальной опалубки

К установленным в торцах брускам, определяющим толщину стенки, попарно прибиваются доски опалубки, защищенные полиэтиленовой пленкой от соприкосновения с бетоном. Бетон укладывается между досками и трамбуется.
Пленка предохраняет бетон от быстрого высыхания и обеспечивает гладкую поверхность стены.

Опора для опалубки перемычек

Опора для опалубки перемычек

В проемах к боковым сторонам гвоздями прибиваются опорные бруски для опалубки перемычек.

Установка кружал

Установка кружал

На опорных брусках устанавливаются деревянные кружала – горизонтальная опалубка из «сороковки».

Соединение кружал с опорными брусками

Соединение кружал с опорными брусками

Кружала соединяются с опорными брусками гвоздевым соединением через промежуточный брусок. Так проще впоследствии производить распалубку.

Установка опалубки перемычек

Установка опалубки перемычек

С боков крепятся щиты, предохраняющие узкие блоки обкладки от смещения во время бетонирования. Кладка из узких блоков-«дощечек» завершает сооружение опалубки перемычек.

Приготовление бетонной смеси

Приготовление бетонной смеси

Все подготовительные работы завершены. Наступает черед укладки бетона. Готовим его самостоятельно в бетоносмесителе.

Доставка бетонной смеси

Доставка бетонной смеси

При выгрузке бетонной смеси из мешалки желательно иметь крепкого помощника – тачка может перевернуться.

Укладка бетонной смеси

Укладка бетонной смеси

Готовый бетон укладывается в несъемную опалубку по периметру стен. Блоки опалубки предварительно увлажняются для лучшего сцепления с бетоном.

Выравнивание бетонной смеси

Выравнивание бетонной смеси

Поверхность уложенного бетона выравнивется на уровне верха блоков опалубки и тщательно заглаживается.

Замоноличенные анкеры

Замоноличенные анкеры

На фото видны резьбовые анкеры, замоноличенные в железобетонный пояс.

Железобетонный ригель

Железобетонный ригель

Железобетонный ригель в опалубке и промежуточный опорный столб.

Железобетонная консоль

Железобетонная консоль

Одна из железобетонных консолей висячего крыльца с замоноличенными резьбовыми анкерами.

Подвал забетонирован

Подвал забетонирован

Промежуточная стенка в подвале также полностью забетонирована. Ее верх выведен на одну отметку с верхом остальных стен.
