Строительство дома своими руками.мезонин


Монтаж мауэрлатов

Монтаж мауэрлатов

В верхнем ряду кладки этажа снова устраивается монолитный железобетонный пояс с закладными резьбовыми шпильками. Антисептированные мауэрлаты укладываются на бетон с подкладкой из двух слоёв рубероида.

Крепление мауэрлатов

Крепление мауэрлатов

Отверстия в брусьях мауэрлатов сверлятся по месту. Брусья насаживаются на резьбовые шпильки и затягиваются гайками.

Антисептирование мауэрлатов

Антисептирование мауэрлатов

Балки перекрытия подняты на стены. Их концы дополнительно обрабатываются антисептиком.

	Выпиливание шипов

Выпиливание шипов

На концах стоек каркаса выпиливаются шипы.

Обработка шипов

Обработка шипов

Грубые поверхности спилов легко зачищаются и выравниваются шлифмашиной с лепестковым диском.

Устройство гнезд для стоек каркаса

Устройство гнезд для стоек каркаса

В брусьях нижней обвязки выдалбливаются гнёзда для стоек каркаса.

Установка стоек каркаса

Установка стоек каркаса

В готовые гнёзда нижней обвязки устанавливаются стойки каркаса, фиксируемые вертикально временными подкосами.

Монтаж верхней обвязки

Монтаж верхней обвязки

На установленные стойки насаживаются брусья верхней обвязки с готовыми гнёздами.

Монтаж обвязки с помощью молотка

Монтаж обвязки с помощью молотка

Брусья туго насаживаются на шипы стоек с помощью тяжелого резинового молотка.

Использование струбцин при монтаже

Использование струбцин при монтаже

Все временные крепления удобно собирать с помощью быстрозажимных струбцин. Ни один помощник не сможет удерживать детали так надёжно и долго.

Выравнивание каркаса

Выравнивание каркаса

С помощью больших струбцин можно выровнять каркасные стены по вертикали, стягивая или раздвигая верх противоположных стен.

Установка временного настила

Установка временного настила

Каркас мезонина почти готов. На балки перекрытия уложен временный ходовой настил из тонких досок.

Обработка «Пинотексом»

Обработка «Пинотексом»

Стропила для крыши мезонина готовы к установке. Их концы, которые останутся видимыми в будущей постройке, окрашиваются «Пинотексом».

Установленные стропила мезонина

Установленные стропила мезонина

Стропила мезонина установлены.

Монтаж коньковых брусьев

Монтаж коньковых брусьев

Коньковые брусья подтягиваются к внутренним вершинам установленных стропильных ног с вырезанными площадками и крепятся к ним «глухарями». Для уменьшения распора от свободно стоящих стропильных пар устанавливаются затяжки-ригели.

Обработка прогонов «Пинотексом»

Обработка прогонов «Пинотексом»

Концы прогонов тоже обработаны «Пинотексом» до установки.

Косая обшивка каркаса

Косая обшивка каркаса

Косая обшивка каркаса досками позволяет отказаться от установки брусовых подкосов и значительно экономит время и средства. Каркас с косой обшивкой превращается в своего рода ферму, очень прочную и жёсткую.

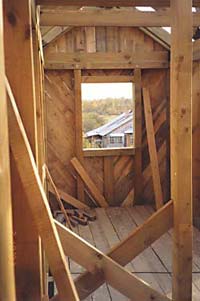

Установка подкосов

Установка подкосов

Внутри будущей перегородки устроены дощатые подкосы, обеспечивающие поперечную устойчивость параллельных стен.
