Столбчатый фундамент своими руками: пошаговая инструкция и советы

Деревянные и панельные дома предъявляют заметно меньшие требования к фундаменту (основанию), чем кирпичные, каменные, блочные или бетонные. Это связано с меньшим весом строения, из-за чего снижается и нагрузка на грунт. Если вы решили сделать столбчатый фундамент своими руками, пошаговая инструкция, которую вы найдете в этой статье, поможет вам правильно определить порядок действий и рассчитать стоимость материалов и работ.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Пример столбчатого основания

Преимущества и недостатки столбчатых фундаментов

Основное преимущество оснований этого типа в невысокой стоимости. Ведь нет необходимости рыть глубокую длинную канаву по всему периметру дома, что делают при строительстве нормального ленточного основания. Также не придется заливать огромную толстую бетонную подушку, как делают для плитного основания. Столбчатый фундамент является сильно урезанной версией ленточного основания, поэтому ему в полной мере присущи все достоинства и недостатки родителя. К достоинствам можно столбчатого основания можно отнести:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Столбчатый фундамент из кирпича и бетона

К недостаткам можно отнести:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Столбчатый фундамент с бетонным ростверком

Типы столбчатых фундаментов

Существуют три основных типа этих оснований:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Деревянный ростверк

Мелкозаглубленный столбчатый фундамент

Этот тип основания применяют в регионах, где сочетаются плюсовые зимние температуры и небольшой уровень осадков. Их также можно использовать и в других регионах, но только для одноэтажных каркасных домов. Это вызвано меньшей несущей способностью.

Полезная информация! Чаще всего такой фундамент применяют для различных деревянных хозпостроек.
Столбчатый фундамент своими руками: пошаговая инструкция и советы

Слабозаглубленный столбчатый фундамент

Столбчатый незаглубленный фундамент

Этот тип оснований примеряют так же, как и незаглубленный. Разница в том, что на этом основании можно строить одноэтажные дома из бревна или бруса, а также каркасные строения высотой 2–3 этажа.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Различные незаглубленные основания

Фундамент, установленный ниже глубины промерзания грунта

Такой тип оснований обладает максимальной прочностью и несущей способностью, а также не подвержен влиянию пучения грунта. Поэтому его применяют для любых деревянных домов и строений.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Пучение грунта выше глубины промерзания

Как устроен столбчатый фундамент

Столбчатое основание состоит из:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Как устроен свайный фундамент на твердой и прочной почве

Подушка и железобетонная плита

Подушка из песка и щебня, а также железобетонная опорная плита обеспечивают равномерное распределение веса здания по грунту. Чем меньше площадь плиты, тем больше давление на почву. При создании подушки обязательно применяют расклинцовку – особый порядок укладки щебня, при котором каждый верхний слой укладывают материал меньшей фракции, чем шел на нижний. Если же не сделать расклинцовку или использовать только песчаную подушку, то давление на грунт станет неравномерным и в некоторых местах возможно проседание почвы. На твердых грунтах можно ставить трубу для заливки столба прямо на щебенчатую подушку.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Фракции щебня

Столб

Столбы делают из различных материалов. Наиболее популярны кирпич, шлакоблок и железобетон. По своим характеристикам они одинаковы, однако заливка железобетонного столба потребует несколько меньше времени, чем кладка блока и тем более кирпича. В качестве опалубки для бетона используют деревянные или пластиковые короба, конструкции из пенопласта, асбестовые трубы большого диаметра. Если вы решили делать столбчатый фундамент из асбестовых труб своими руками, видео поможет понять основные принципы этой работы.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Асбестовые трубы

Видео: армирование и бетонирование асбестоцементных труб

Ростверк

Большое расстояние между столбами (1,5–4,5 метра) снижает стоимость и трудоемкость работ, но негативно воздействует на стену, приводя к проседанию отдельных участков. Чтобы избежать этого, на столбы монтируют ростверк – несущую балку повышенной жесткости, которая обеспечивает поддержку стены на всем расстоянии между отдельными элементами фундамента. Ростверк изготавливают из железобетона, дерева или стали. Характеристики ростверка и максимально допустимое расстояние зависят от применяемого материала. Для деревянных домов эти расстояния равны:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

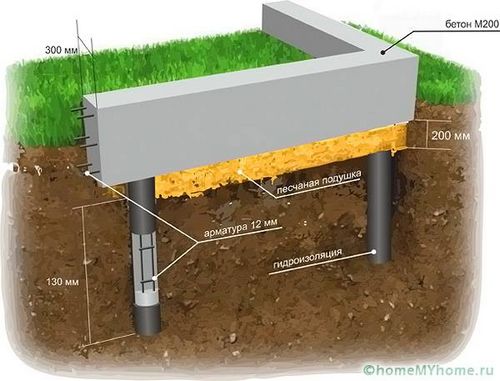

Как устроен бетонный ростверк

Расчет фундаментного основания

Правильный расчет фундамента учитывает следующие моменты:

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Последствия неправильного расчета фундамента

Определение типа грунта

Для тех, кто решил строить столбчатый фундамент своими руками, пошаговая инструкция начинается с проверки грунта, подходит ли он для такого типа оснований? Этот тип основания нельзя строить на склонах гор или любых наклонных поверхностях, потому что его горизонтальная устойчивость минимальна. Его также нежелательно строить там, где велик среднегодовой уровень осадков или рядом расположены болота и реки. В таких местах почва пропитана водой на глубину несколько метров, поэтому неспособна выдерживать такие нагрузки. Во всех остальных местах строить дом на таком основании вполне возможно.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

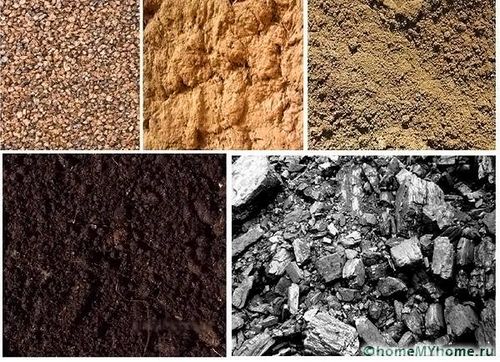

Различные виды грунта

Расчет глубины промерзания и заглубления фундамента

Зимние морозы приводят к замерзанию воды, которая наполняет грунт. Чем ниже температура воздуха, тем глубже проникает мороз в почву. Глубина промерзания зависит от температуры на улице, структуры почвы и уровня грунтовых вод. Поэтому мелкозаглубленный фундамент используют лишь в тех регионах, где зимняя температура не опускается ниже минус 5 градусов. Если вы не знаете, какая глубина промерзания в вашей местности, воспользуйтесь таблицей или обратитесь к строителям.

Полезная информация! Рассчитав глубину промерзания, прибавьте к ней толщину песчано-щебенчатой подушки (30–40 см). Полученное значение и есть величина заглубления фундамента.
Столбчатый фундамент своими руками: пошаговая инструкция и советы

Таблица глубин промерзания грунта

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Столбчатый фундамент своими руками: пошаговая инструкция

Определив глубину и расстояние между столбами, приступайте к земельным работам. Размер каждой ямы должен быть в 2 раза больше размера опорной плиты. Глубина равна заглублению основания.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Разметка и копка ям под столбчатый фундамент

Выкопав яму, уплотните ее дно с помощью ручной, электрической или бензиновой трамбовки.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Бензиновая трамбовка

Насыпьте песок (толщина слоя 7 см) и уплотните его трамбовкой.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Песчаная подушка

Насыпьте один на один три слоя щебня. Снизу фракция 40–50 мм, затем 25–35 мм и самая верхняя 5–15 мм. Каждый слой уплотняйте отдельно. Уложите армирующую сетку и привяжите к ней вертикальную арматуру, которая будет расположена внутри столба. Высота арматуры должна быть достаточной для того, чтобы привязать к ней армирование ростверка.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Армирование столба и ростверка

Залейте бетоном марки не ниже М300.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Заливка асбестовых труб бетоном

Через 3 дня наденьте на арматуру асбестовую трубу внутренним диаметром свыше 15 см. Обязательно проверяйте трубы с помощью уровня. Необходимо не только установить каждую вертикально, но и обеспечить одинаковую высоту, иначе будет очень трудно сделать ростверк. Залейте трубы бетоном и засыпьте снаружи землей. Накройте торцы труб рубероидом или обмажьте битумом для гидроизоляции.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

Гидроизоляция столбов

Через 10 дней установите опалубку и залейте ростверк.

Столбчатый фундамент своими руками: пошаговая инструкция и советы

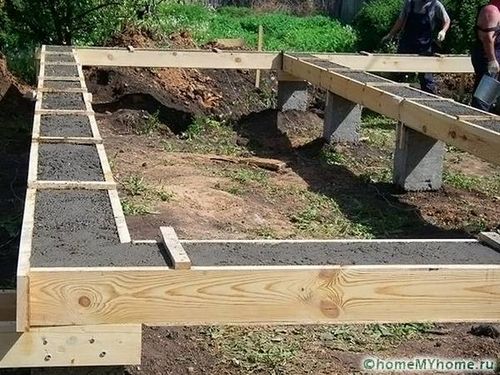

Заливка ростверка

Статья по теме:

Таблица пропорции бетона на 1м3. Как приготовить качественные бетонные смеси для различных целей. Подробнее читайте в отдельной публикации нашего портала.

Стоимость создания фундамента

При расчете стоимости необходимо учитывать не только цену материала и его доставку, но и оплату труда строителей, которые будут выполнять какие-то работы. Если вы решили все работы сделать самостоятельно, тогда необходимо учитывать только стоимость материалов, включая доставку. Чтобы построить столбчатый фундамент своими руками, пошаговая инструкция которого изложена в этой статье (дом 10х10 метров, асбестовые трубы диаметром 200, глубина промерзания 1,5 метра) вам придется потратить  20–25 тысяч рублей без оплаты доставки.
