Расчет вентиляции дома

Уровень комфорта во время пребывания в доме зависит от многих факторов, в том числе и от качества воздуха в доме, которым мы дышим. Иначе говоря, воздух в доме должен быть свежим и чистым, иметь нормальный уровень влажности. В большинстве случаев это достигается путем естественной вентиляции дома. По крайней мере, владельцы домов или квартир считают такую меру вполне достаточной. Однако бывают случаи, когда ситуация усложняется. Это касается жаркого лета, когда открытое настежь окно сводит на нет работу кондиционера, зимой, когда открытое окно сводит на нет работу обогревателей. Это же касается ситуаций, когда площадь дома достаточно велика, чтобы проветривание традиционным способом являлось эффективным.

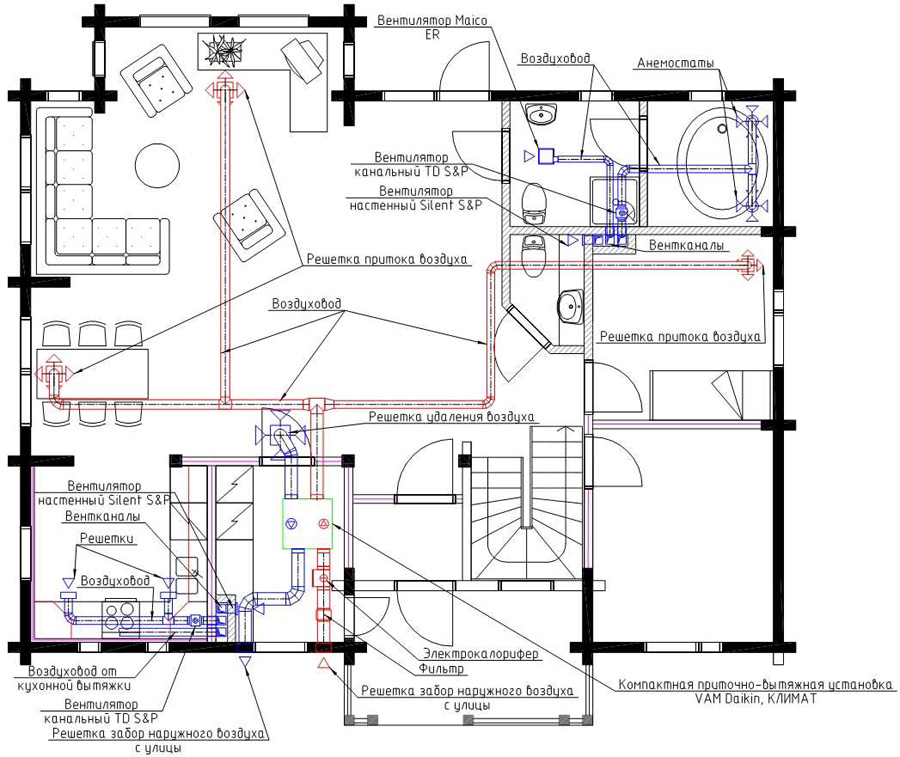

Схема вентиляции дома является сложным техническим документом
Зачем нужна вентиляция дома?

Бытует мнение, что жизнь вдалеке от города сама по себе обеспечивает достаточное качество воздуха в доме. Но если дом не проветривается, воздух в нем и в сельской местности быстро теряет свое качество. Требования, которые потребитель предъявляет к системе вентиляции дома, работающей в коттедже или загородном доме, несколько отличаются от аналогичных требований в городской квартире или офисе.

В первую очередь это касается уровня шума. В условиях города, звук работающих двигателей и вентиляторов как бы растворяется в общем городском шуме и не привлекает к себе внимания. В условиях сельской местности шум вентиляционной системы способен обратить на себя внимание. В остальном требования к вентиляции жилья аналогичны.

Расчетом системы вентиляции дома, как кстати, и в случае с системой отопления желательно заниматься не тогда, когда дом полностью построен, а на этапе проектирования дома. Это даст возможность заложить в проект дома такие полезные детали вентиляционной системы, как:

- вентиляционная камера;
- вентиляционные каналы, служащие для притока и отвода воздуха;
- подшивные потолки, под которыми можно скрыть воздуховоды и прочие функциональные элементы.

Относительно простую модель вентиляции дома можно обустроить и своими силами. Но если речь идет о доме площадью 200м2, то более желательно привлечение к решению вопроса по расчету вентиляции дома квалифицированного специалиста или профильную фирму.

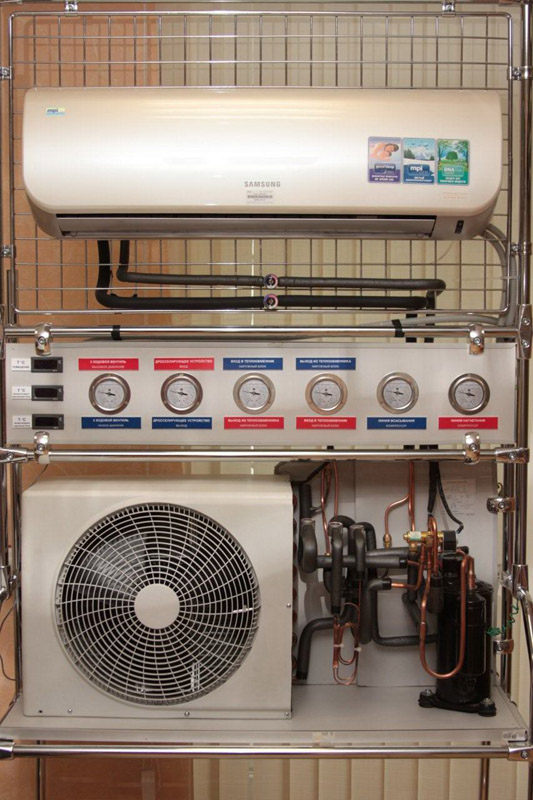

Кондиционер может быть частью вентиляционной системы
Кстати, если говорить о доме указанной площади, то его воздухообмен для нормальных комфортных условий должен составлять,порядка 1000-1500м3 воздуха в час. Это едва ли возможно, даже если все окна будут открыты настежь. И здесь уж не обойтись без принудительной вентиляции дома. Обустройство системе вентиляции дома необходимо также, когда в доме живет большая семья. В этом случае расчет потребляемого воздуха производится из нормы 50-60м3 на человека в час.

То же касается и расходов воздуха в помещениях, где есть открытый огонь (печи или камины). Воздухообмен для таких помещений должен обеспечиваться на уровне 150-200м3 в час.

Таким образом, главный критерий, исходя из которого начинается расчет системы вентиляции, – это объем дома и кратность воздухообмена. Иначе говоря, это объем воздуха в помещении (в м3), который должен обновиться за единицу времени. Важно помнить, что расчет и проектирование системы вентиляции в комплексе с проектированием самого дома обходится на 10-15% дешевле, чем разработка системы вентиляции при уже готовой коробке дома.

Вентиляция для дома – от простого к сложному

В самом простом варианте вытяжная вентиляция в доме должна быть обустроена в ванной, санузле и на кухне. Для этого применяют бытовые вытяжные вентиляторы и системы, называемые воздушным клапаном. Взамен откачанного воздуха должен поступать и свежий воздух. Клапан представляют собой канал, соединяющий улицу с домом. Он расположен в стене, что делает его незаметным. Такая система является наиболее дешевой, но, по мнению специалистов, не самой эффективной. В ряде случаев количества воздуха, проходящего через клапан, может не оказаться недостаточно. Так как только для нормального поддержания горения в среднем камине необходимо 250–500м3 воздуха в час.

Вентиляция в доме может быть более эффективной, если работает в комплексе с бытовыми кондиционерами. Особенно, если в доме установлены кондиционеры, способные подмешивать наружный воздух в рециркуляционную систему. Удаление воздуха из помещения происходит с помощью тех же вытяжных вентиляторов. Такая система заметно эффективней, но и она небезупречна в том смысле, что часть мощности кондиционеров теряется на охлаждение или нагрев поступающего снаружи воздуха. Однако такая система вентиляции позволяет регулировать количество поступающего воздуха. Важно и то, что при отсутствии людей в помещении приточную установку можно выключать.

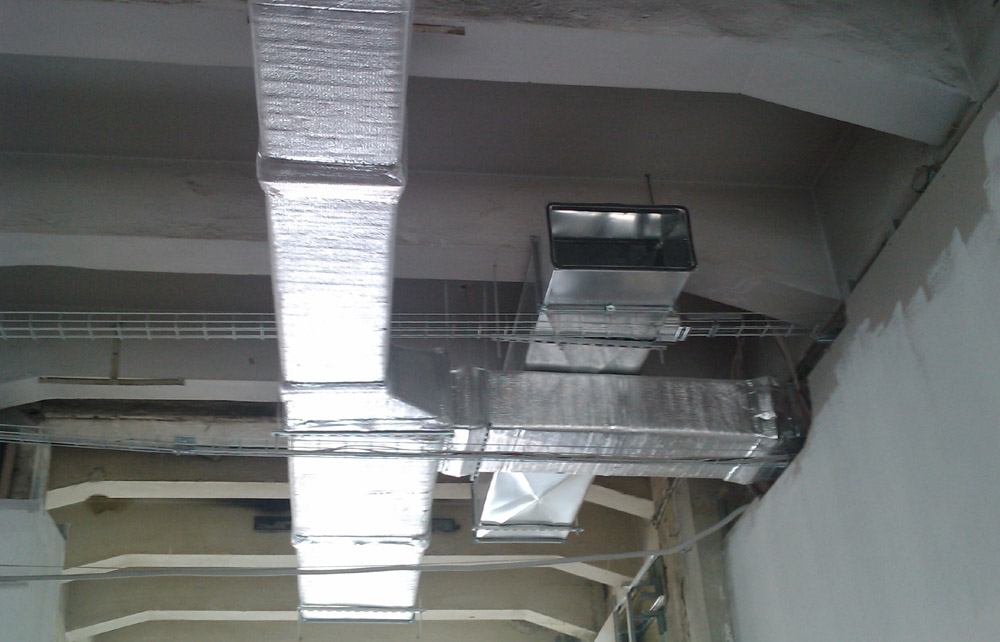

Воздуховоды монтируются задолго до окончания строительства
Следующим шагом по пути усложнения системы вентиляции дома может стать наборно-приточная установка. Она более эффективна по сравнению с предыдущими вариантами, но для ее установки уже потребуется отдельное подсобное помещение. Помещение, пригодное для обустройства венткамеры, должно соответствовать ряду требований:

- иметь температуру не ниже –5 градусов;
- иметь гидроизоляцию пола (на случай возможной разгерметизации водяного калорифера);
- должна быть установлена шумоизоляция;
- к венткамере должно подводится электричество, а так же горячая вода (при использовании водяного калорифера).

Такая система уже оборудована системой воздуховодов, компенсатором шума, производимого установкой. В ее состав обязательно входят вытяжные вентиляторы и воздушные клапаны, наружная воздухозаборная решетка и электрическая система подогрева воздуха. Применение такой системы потребует обустройства в доме подшивных потолков для сокрытия вентиляционных каналов. Естественно, это гораздо более дорогое удовольствие.

При комплектации центральным увлажнителем воздуха система вентиляции коттеджей позволяет контролировать влажность воздуха в доме в холодное время года. Управляется данная система от щита автоматики и может быть укомплектована дистанционным пультом.

Приточно-вытяжные системы вентиляции являются наиболее мощными, способны с заданной периодичностью обновлять весь воздух в доме. При этом здесь уже возможно применение энергосберегающих технологий. В большинстве случаев они оснащены пластинчатым рекуператором, который способен возвращать в помещение холод или тепло в зависимости от времени года. Тепловой насос системы летом способен понижать температуру приточного воздуха. Основной недостаток приточно-вытяжной системы вентиляции – далеко не всем доступна цена вентиляции.

Этапы проектирования вентиляции

Расчет системы вентиляции загородного дома начинается с изучения технического задания, чертежей планировки дома и его архитектурного решения. По окончании проектирования уважающая себя организация обязательно согласует проект с органами государственного надзора и авторами проекта.

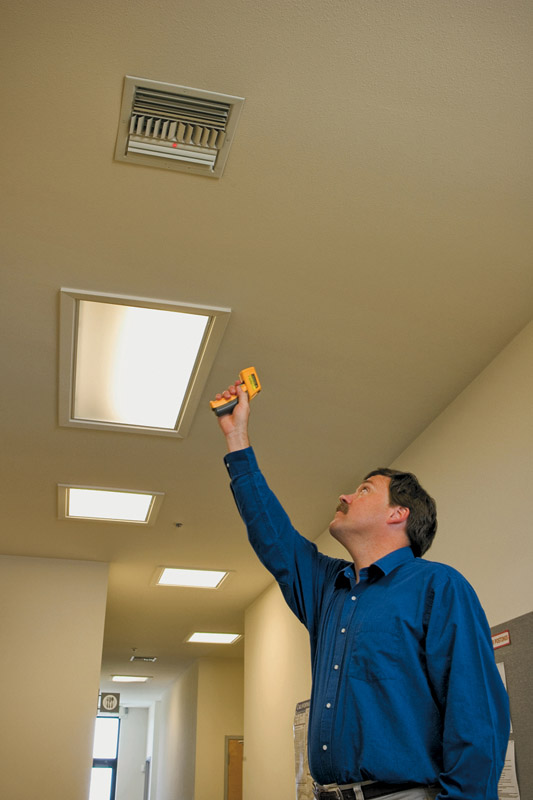

Вытяжка воздуха проверяется приборами

Работа над проектом начинается с оценки воздухообмена по помещениям дома, после чего решается, где в доме в первую очередь необходима принудительная вентиляция.

На втором этапе производится аэродинамический расчет, цель которого установить общий обьем замещаемого воздуха, рассчитываются сечения воздуховодов и общие потери давления воздуха в системе.

Третье, что выполняет проектировщик, это расчет звукового давления на выходе воздухораспределительной установки. Это еще называется акустическим расчетом. Далее на основании всех полученных значений производится подбор вентиляционного оборудования с учетом его потребляемой мощности и производительности, определяются места установки приточных и вытяжных вентиляторов и трассы прокладки воздуховодов.

Рассчитанная на основании полученных данных вентиляционная система проверяется на уровень допустимых шумов и вибраций в соответствии с требованиями строительных нормативов и ДБНов. В случае обнаружения несоответствий принимаются меры по снижению вибраций и шумов. Еще одним этапом расчета вентиляции является проверка вентиляции на интеграцию с уже существующими в доме климатическими системами. Такая проверка дает возможность снизить общее энергопотребление.

Редакции iBud.ua в ООО «Альтер Эйр» сообщили следующее о расчете вентиляции дома: Расчет вентиляционной системы дома может обойтись заказчику в сумму от 2 до 10 тыс. у.е. в зависимости от сложности системы и площади, которую она обслуживает. Сама же установка может занять от месяца до года, и зависит это в первую очередь от темпов строительных работ. Сроки установки во многом зависят от темпов строительства. При этом важно, что вентиляционная система монтируется не по окончанию строительства коробки и завершении отделочных работ, а параллельно, поскольку в противном случае для размещения и монтажа оборудования и воздуховодов пришлось бы частично демонтировать подвесные потолки, перегородки, заново прокладывать электрическую сеть. При этом на скорость установки вентиляционной системы влияет не только недостаток финансирования, но и отставание от графика в производстве строительных работ. Любопытно, что более всего вентиляционная система оправдывает себя в первые месяцы после завершения строительства, когда в помещениях еще много испарений от лаков, красок и синтетических материалов.


Вентиляция в домах особо большой площади

К сожалению, не все ДБНы и нормативы, регламентирующие расчет и разработку вентиляционных систем, оправдывают себя, когда речь идет о домах большой площади или в случае нестандартных проектных решений. Исходя из этого, при проектировании дома возникает необходимость в индивидуальном подходе и нестандартных решениях. Обычно в таких случаях решение принимается в ползу систем вентиляции, способных обеспечить мощную приточно-вытяжную вентиляцию, выполняющую одновременно функцию охлаждения. Вентиляция коттеджей площадью более 400м2 проектируется из расчета, что мощности установки должно хватать на полную замену воздуха 4-5 раз в час даже без использования ресурсов кондиционеров. Как правило, в проект таких систем закладывается автомат-регулятор, плавно регулирующий расход воздуха. Особенно это важно для каминных залов и закрытых бассейнов, поскольку тут речь идет о повышенном расходовании кислорода и повышенной влажности.
