Монтаж листов металлочерепицы

Рис. 1. Монтаж торцевой доски и планки для листов металлочерепицы
Рис. 2. Монтаж торцевой доски и планки при косых торцах листов металлочерепицы

Монтаж торцевой доски и планки

Торцевая доска при монтаже металлочерепицы должна быть выше обрешетки на высоту профиля кровельного листа (см. Обрешетка под металлочерепицу). Например, для металлочерепицы Монтеррей это 40мм. Поверх доски устанавливается торцевая планка. Если обрешетка под металлочерепицу выполнено правильно, торцевая планка покрывает торец листа металлочерепицы поверх волны профиля. Она крепится кровельными саморезами к максимумам волн металлочерепицы, а также в торцевую доску. Нахлест торцевых планок составляет 7 – 10 см. Шаг крепления торцевых планок - 300–500 мм (см. рис.1).

При косых торцах листов металлочерепицы применяется схема монтажа, показанная на рис.2. Монтаж торцевой доски и планки выполняется в следующей последовательности:

1. Устанавливается спецпланка, которая крепится к обрешетке под металлочерепицу на клямерах.

2. Монтируется профилированный лист металлочерепицы.

3. На торцевую планку наклеивается уплотнитель.

4. Устанавливается торцевая планка для металлочерепицы.

Монтаж конька

Для надежного крепления коньковой планки под нее с обеих сторон прибивается двойная доска обрешетки. Чтобы исключить задувание снега под металлочерепицу и попадания влаги, предусмотрен коньковый уплотнитель. Крепление конька производится с шагом в 1 м по максимумам волн. Схема монтажа конька кровли из металлочерепицы показана на рис.3.

Рис. 3. Монтаж конька кровли из металлочерепицы Рис. 4. Монтаж карнизной планки
Шурупы для металлочерепицы

В качестве крепежных элементов для кровельных листов металлочерепицы используют самосверлящие шурупы. Качественный шуруп обеспечить полную водонепроницаемость в течение всего срока службы и коррозионную стойкость не меньшую, чем у металлочерепицы.

Монтаж карнизной планки

Карнизная планка устанавливается до крепления кровельных листов металлочерепицы. Карнизная планка монтируется с нахлестом 100мм. Планку крепят оцинкованными шурупами или гвоздями с шагом 300 мм (см. рис. 4).

Монтаж металлочерепицы

Монтаж листов металлочерепицы можно начинать как с левого, так и с правого торца здания. Начав монтаж с левого торца, следующий лист металлочерепицы устанавливают под последнюю волну предыдущего листа. Такой прием облегчает монтаж металлочерепицы. Водосточная канавка должна закрываться соседним листом металлочерепицы. Нижний край листа металлочерепицы монтируется с выступом от карниза на 40 мм. iBud.ua советует первые три-четыре листа прихватить на коньке только одним шурупом, тщательно выровнять по карнизу и только после этого закрепить металлочерепицу основательно по всей длине. Установите первый лист металлочерепицы и зафиксируйте его одним шурупом у конька. Затем уложите второй лист металлочерепицы так, чтобы нижние края его были выровнены по одной линии. Скрепите нахлест одним шурупом под первой поперечной складкой на гребне волны профиля металлочерепицы.

Рис. 5. Нахлест листов металлочерепицы. Крепление металлочерепицы

Скрепите таким образом три-четыре листа и выровняйте их снизу строго по карнизу. Только после этого приступайте к окончательному креплению листов металлочерепицы к обрешетке.

Можно поступить и наоборот, нахлесты выровнять по низу, листы металлочерепицы - между собой, затем крепить их к обрешетке. Все косые коньки проклеиваются лентой Soudoband, во избежании задувания снега и попадания влаги под металлочерепицу.

Крепление металлочерепицы к обрешетке

Профильные листы металлочерепицы крепятся к обрешетке только шурупами. Для работы с шурупами очень удобна электродрель или шуруповерт со специальной магнитной насадкой. Самонарезающие шурупы SDS 4.8*38 с уплотнительной шайбой ввинчивают в прогиб волны металлочерепицы под поперечную канавку перпендикулярно к обрешетке. Листы металлочерепицы крепятся к стальным решетинам шурупами по металлу типа SL. На один кв.м плиты металлочерепицы,требуется до 6 шурупов-саморезов с учетом того, что по краю лист крепится через одну поперечную складку. Монтаж листов металлочерепицы шурупами "зигзагом" выполняется в прогибе волны под поперечным рисунком. Нахлёст листов металлочерепицы - крепление по гребню волны под каждой поперечной канавкой со смещением от центра. Крепление по карнизу - в каждом втором прогибе волны.

Рис. 6. Продольный нахлест листов

Места продольного нахлеста

В этих местах листы металлочерепицы устанавливаются по поперечному рисунку (для нахлеста достаточно 200 мм) и закрепляются как указано выше. В каждом конкретном случае принимается отдельное решение. по монтажу металлочерепицы. В местах нахлеста лист закрепляют во впадине каждой волны.

Внутренний стык

Внутренний стык листов металлочерепицы (или элемент ендова) выполняется из гладкого листа. На обрешетку устанавливается гладкий лист металлочерепицы (см. рис.7). Гладкий лист имеет V-образную форму с подогнутыми краями. Ендова крепится клямерами к обрешетке на оцинкованные гвозди. На внутренний стык можно смонтировать желобную планку ПВС. Она закрепляется шурупами по металлу поверх волны профиля с шагом в 300-500 мм. Желобная планка не уплотняется.

Рис. 7. Монтаж ендовы для кровли из металлочерепицы Рис. 7. Монтаж ендовы для кровли из металлочерепицы Рис. 7. Монтаж ендовы для кровли из металлочерепицы

Рис. 8. Монтаж снегоупоров для кровли из металлочерепицы

Снегоупоры кровли из металлочерепицы

Скатывание снега с кровли из металлочерепицы в нежелательных местах, например, над входом в дом предотвращаются с помощью снегоупора (поставляется в комплекте с упором). Опора устанавливается на профиле под снегоупорм и вместе с ним закрепляется на каждой второй волне листа металлочерепицы к обрешетке шурупом (см. рис.8). Нижний край монтируется через волну металлочерепицы шурупами обычного размера.

Обход дымоходов

Изначально монтируются нижние листы металлочерепицы, примыкающие к дымоходу. Потом производится крепление планок стыка (две боковые, верхняя). Схема обхода дымохода показана на рис.9. Планки стылка существуют двух видов: ПВУ–1, ПВУ–2. Место стыка стены и металлочерепицы заливается герметиком. Планки стыка крепятся к стене с помощью дюбелей. Нижние края боковых планок выводятся поверх листов металлочерепицы. Следующий этапом монтажа - доустановка листов металлочерепицы. После их монтажа устанавливается нижняя планка примыкания. Подробнее смотрите рисунки ниже.

Рис. 9. Обрешетка под металлочерепицу и дымоход

Рис. 9. Крепление планки стыка к стене

Рис. 9. Монтаж металлочерепицы вокруг дымохода

Рис. 9. Монтаж нижних планок примыкания

Примыкание кровли к стене

Различают два вида примыкания кровли из металлочерепицы к стене: верхнее и боковое. Для реализации примыкания металлочерепицы к стене в обеих случаях используют планки стыка ПС-1, ПС-2. Рассмотрим монтаж узла стыка кровли из металлочерепицы со стеной при помощи ПС-1.

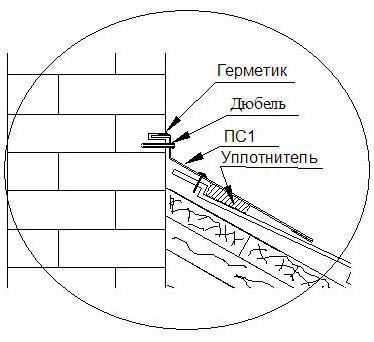

Рис. 10. Место примыкания кровли из металлочерепицы к стене Рис. 10. Узел стыка кровли со стеной Рис. 10. Стык под прямым углом кровли из металлочерепицы и стены
Спецпланки

Кроме основных элементов кровли есть не менее важные элементы. Это - спецпланки. Основные спецпланки кровли из металлочерепицы: планка конька, карниза, торцевая, ендова и др.

Допустим, что стропильная часть уже выполнена. Следующим этапом является монтаж листов металлочерепицы с небольшим зазором у стены (для вентиляции). Далее в стене штробится паз глубиной 2-2.5 см. На планку стыка наклеивается уплотнитель. Планка ПС-1 устанавливается вплотную к стене, заводя горизонтальную полку в паз. К стене планка ПС-1 крепится быстромонтируемыми дюбелями. Штроба заделывается силиконовым герметиком. Планка примыкания монтируется к максимумам волн черепицы саморезами.
