Меняем батареи своими руками. Инструкция по выбору радиаторов отопления. Выбор, демонтаж и монтаж радиаторов своими руками

Чтобы не замерзнуть в зимний период, необходимо заранее заботиться о замене и установке новых радиаторов отопления, так как старые могут не справиться со своими функциями после нескольких лет эксплуатации. Это может быть решено установкой новых приборов и монтажом качественной системы теплопроводных труб.

Для того чтобы уменьшить смету затрат на замену отопительных агрегатов, можно выполнить демонтаж и монтаж радиаторов своими руками, не прибегая при этом к помощи специалистов. А начинается процесс монтажа и демонтажа с правильного выбора новых радиаторов отопления. Об этом и о многом другом расскажем далее в статье.

Когда нужно менять радиаторы отопления?

Давайте разберемся, в каких случаях старые радиаторы нужно менять на новые:

1. На старых батареях обнаружены механические повреждения. Такое возможно в результате резких перепадов давления воды в системе.
2. На радиаторах имеются следы подтеков или мелкие струйки вытекающей воды. Встречается в результате ветхости и износа отопительных приборов.
3. Батареи не греют, хоть и имеется достаточный поток теплоносителя. Это возможно вследствие образования внутри системы минеральных отложений, которые препятствуют полноценному прохождению теплой воды по системе.
4. Мощности устройства не достаточно для обогрева имеющейся площади. Такое часто встречается в многоквартирных домах, где установлены конвекторы старого типа.
5. Радиаторы, установленные в вашем доме, не эффективны и имеют малый коэффициент полезного действия. Эта проблема особенно актуальна в загородных строениях, где подача тепла регулируется не централизованно, а самостоятельно.
6. Подключение новых радиаторов отопления необходимо, если имеются трещины и следы ветхости на батареях. Это может привести не только к отсутствию тепла в доме, но и к полной аварийной поломке системы.

Подбор батарей для дома: виды изделия и правила их выбора

Виды радиаторов

Создать качественную систему отопления у себя в доме можно только в том случае, если для этого подобраны хорошие радиаторы, обладающие достаточной мощностью.

Имеется несколько разновидностей батарей, каждая из которых имеет свои достоинства и недостатки. Рассмотрим этот вопрос подробнее.

В зависимости от материала изготовления и способа крепления различают радиаторы:

1. Стальные.
2. Алюминиевые.
3. Чугунные.
4. Биметаллические.
5. Конвекторы для пола.
6. Конвекторы для плинтуса.

Основные компании-производители радиаторов:

• Buderus (Германия).
• Kermi (Германия).
• Korado (Чехия).
• Charleston (Германия).
• Rifar (Россия).
• Royal Thermo BiLiner (Италия).
• Zehnder Charleston (Германия).
• DeLonghi (Италия).
• Arbonia (Германия).
• Global Style (Италия).
• PURMO (Финляндия).
• Israp Tesi (Италия).

Стальные батареи

Они могут быть:

• Панельными.
• Трубчатыми.

Панельные батареи. Состоят из нескольких скрепленных панелей (обычно до 3-4х шт), между которыми размещен конвективный элемент. Имеют довольно высокий коэффициент полезного действия (до 70-75%). Рабочее давление этих приборов – в среднем 7-9 бар. Разделить на виды их можно в зависимости от маркировки прибора. Первая цифра в маркировке показывает то, сколько панелей имеется в радиаторе, а вторая – сколько присутствует конвективных элементов. Такие приборы отопления относятся к бюджетным, поэтому доступны широкому кругу покупателей.

Преимущества стальных панельных радиаторов:

• Бюджетность. Приборы имеют довольно низкую стоимость.
• Экологичность. Могут устанавливаться в детских комнатах.
• Экономичность. Потребляют небольшое количество энергии.
• Хорошие показатели теплоотдачи.

Недостатки стальных панельных радиаторов:

• Склонны к образованию коррозии.
• Неустойчивы к гидроударам.
• Их не рекомендуется использовать в многоэтажках.

Радиаторы трубчатого типа. Состоят из нескольких скрепленных между собой труб, изготовленных из стали. По конструкции циркулирует вода, отдавая тепло в помещение. Рабочее давление этих приборов – в среднем 8-11 бар.

Преимущества стальных трубчатых радиаторов:

• Высокое рабочее давление.
• Экономичность. Потребляют небольшое количество энергии.
• Хорошие показатели теплоотдачи.

Недостатки стальных трубчатых радиаторов:

• Довольно высокая стоимость.
• Склонны к образованию коррозии.

Алюминиевые радиаторы

Основным материалом, из которого изготавливаются батареи такого типа, как понятно из названия, является алюминий.

Алюминиевые радиаторы могут быть:

• Литьевые.
• Экструзионные.

Литьевые батареи изготавливаются по технологии литья под высоким давлением. Имеют несколько секций, несколько из которых можно убрать или добавить при необходимости.

Экструзионные батареи изготавливают из сплава алюминия при помощи экструдера. Технология их производства считается менее затратной, нежели изготовление литьевых радиаторов.

Преимущества алюминиевых экструзионных радиаторов:

• Имеют небольшой вес, поэтому для их монтажа не требуется массивных креплений.
• Экономичность. Потребляют небольшое количество энергии.
• Имеют красивый дизайн.
• Высокие показатели теплоотдачи.

Недостатки алюминиевых экструзионных радиаторов:

• Обладают слабой конвекцией.
• Имеют непрочное соединение между секциями.
• Неустойчивы к гидроударам.
• Имеют не особо длительный срок службы (10-15 лет).

Батареи из чугуна

Чугунные радиаторы, как понятно из названия, изготавливаются из прочного чугуна. Являются самым старым видом батарей. Их внешний вид знаком каждому жильцу дома.

Преимущества чугунных радиаторов:

• Долговечность. Срок их службы превышает 45 лет.
• Прочность. Чугун отличается хорошими показателями прочности.
• Не подвержены коррозии.
• Сохраняют тепло длительное время, даже после отключения подачи теплоносителя.
• Имеют относительно невысокую стоимость.

Недостатки чугунных радиаторов:

• Имеют большой вес, поэтому нуждаются в прочных крепежах.
• Долго нагреваются.
• Неустойчивы к гидроударам.

Биметаллические радиаторы

Биметаллические радиаторы – наиболее современный вид приборов отопления. Являются комбинированными устройствами, в них сочетается стальная трубчатая сердцевина и алюминиевая оболочка.

Преимущества биметаллических радиаторов:

• Устойчивы к гидроударам.
• Высокое рабочее давление.
• Имеют красивый дизайн.
• Устойчивы к коррозии.
• Монтаж таких устройств довольно прост.
• Высокие показатели теплоотдачи.

Недостатком биметаллических радиаторов считается их высокая цена.

Конвекторы для пола и плинтуса

Конвекторы для пола и плинтуса – новейшее решение в сфере отопления домов. Представляют собой небольшие спрятанные за плинтусом или полом конвекторы, составными элементами которых являются короб, теплоноситель и внешняя декоративная решетка.

Преимущества конвекторов:

• Несложный монтаж.
• Небольшие размеры устройства.
• Возможность «скрыть» под полом или плинтусом.
• Прочность конструкции.
• Устойчивы к коррозии.

Недостатки конвекторов:

• Низкая теплоотдача.
• Высокая стоимость.

Выбор батарей для дома

На что в первую очередь следует обратить внимание при выборе батарей:

1. Прочность изделия. От этого зависит наличие или отсутствие аварийной ситуации в жилом доме. Характеристики прочности указываются в техническом паспорте устройства.
2. Устойчивость к коррозии, ржавчине. Эти показатели влияют на износоустойчивость и эксплуатационные характеристики приборов отопления.
3. Уровень теплоотдачи. От этого показателя зависит то, насколько эффективно устройства будут справляться со своей прямой задачей обогрева помещения.
4. Качество покраски приборов. Так как часто батареи имеют в своем составе комплектующие элементы из металла и стали, которые подвержены коррозии, качество их покраски играет важную роль. Перед приобретением радиаторов, хорошенько осмотрите все стороны изделия на наличие шероховатостей, трещин и дефектов в лакокрасочном слое.
5. Количество секций в радиаторе. Если речь идет о секционных радиаторах, то, чем больше у них секций, то большую производительность они имеют.

Для того чтобы подобрать подходящий агрегат для вашего помещения, можно воспользоваться калькулятором расчета количества секций радиатора. Для определения данного значения имеется такая формула:

• КС =100*(ПК/ТМ);

Где:

• КС – количество секций батареи.
• ПК – площадь комнаты, измеряемая в м2.
• ТМ – тепловая мощность одной секции, Вт.

Замена радиатора отопления своими руками

Инструмент для замены батареи отопления

Перед началом работы необходимо подготовить слесарный инструмент по монтажу радиаторов своими руками. Лучше сделать это заранее, чтобы во время производства работ не терять время на поиски необходимого ключа.

Для замены радиатора отопления понадобится:

• Паяльник для пайки пластиковых труб. Стоит данный инструмент довольно дорого и для того, чтобы заменить одну батарею, покупать его не стоит. Сейчас многие специализированные магазины могут дать его напрокат. Чтобы заменить всю систему отопления в среднем доме достаточно двух дней. Если работа выполняется впервые, лучше сделать задел и взять его на неделю. Если трубы будут металлопластиковые, паяльник не нужен.
• Болгарка с отрезными кругами. Круга диаметром 125 мм будет вполне достаточно.
• Набор ключей: рожковый 36х41, трубный №2 и разводной №3.
• Перфоратор и сверло с твердосплавным наконечником. Если стена кирпичная сверлить можно обычной дрелью.
• Рулетка, уровень, карандаш.
• Пакля или другой уплотнитель для резьбовых соединений.

Демонтаж старой батареи

Процесс демонтажа старой батареи напрямую зависит от состояния имеющихся труб подвода теплоносителя и необходимости их замены.

Если старая батарея установлена на новых металлопластиковых или пластиковых трубах, процесс замены следующий:

1. Перекрываются краны, которые отсекают батарею от всей системы.
2. Аккуратно откручиваются накидные гайки от муфт.
3. Батарея снимается с креплений.
4. Из ее корпуса выкручиваются муфты.

Если новая батарея будет устанавливаться параллельно с заменой трубы, то последняя просто срезается при помощи болгарки, а затем выкручивается из тела батареи.

Сложнее всего работать со стальными трубами, если их планируется сохранить для дальнейшей эксплуатации. В таком случае:

1. Труба отрезается от батареи на необходимое расстоянии.
2. Затем из корпуса батареи выкручивается оставшаяся арматура.
3. На теле оставшихся труб нарезается или приваривается новая резьба.
4. К ней прикручивается арматура новой батареи.
5. После демонтажа старого отопительного радиатора необходимо удалить кронштейны, которые его держали.
6. Когда работы закончены, можно приступать к монтажу новой батареи.

Монтаж новой батареи на металлопластиковые трубы

Схемы подключения радиаторов:

Порядок работ:

1. Перед началом работ новую батарею следует подготовить. Далее наносится разметка помещения под монтаж радиаторов.
2. Затем необходимо вкрутить соединительные муфты. Для этого внешняя резьба муфты обматывается уплотнительным материалом. Подматывать резьбу нужно только по направлению ее витков. Для правосторонней резьбы – по часовой стрелке, для левосторонней (встречаются очень редко) – против часовой стрелки.
3. Муфта (так называемая «американка») имеет на конце накидную гайку, которая свободно вращается. К ней прикручивается отсечной кран. Его наружная резьба также подматывается уплотнительным материалом. При закручивании необходимо не забыть поставить прокладку.
4. Затем к кранам прикручиваются муфты для металлопластиковых труб. Она вкручивается внутрь крана. Резьба также подматывается. Теперь батарея готова и ее можно устанавливать на рабочее место.
5. Далее необходимо присоединить к ней трубы. Следует руководствоваться схемой подключения радиаторов к системе. Батарею необходимо установить на подставку, чтобы она не упала.
6. Далее с муфт, которые прикручены к отсечным кранам, снимаются гайки и стопорные кольца и одеваются на трубы. Затем труба одевается на ниппель муфты и зажимается гайкой.
7. После этого необходимо наметить места для установки крюков крепления. Их необходимо обязательно проверить по уровню. В противном случае батарея будет установлена криво. Теперь ее можно открутить и начать установку крюков. Для этого в стене сверлится отверстие, устанавливается дюбель и вкачивается крюк. Далее радиатор устанавливается на место и снова подключается к системе.

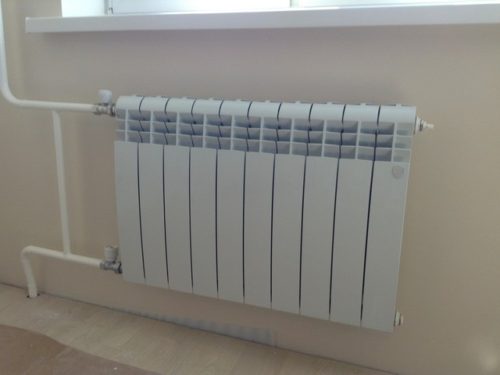

Установка радиаторов: фото
