Коллектор для теплого пола — устройство и монтаж системы

Установка подогреваемых водных или гидравлических полов отличается от установки электрического отопления пола. Основное отличие состоит в использовании жидкости как теплоносителя, которая нагревается или подается от центрального отопления. Коллектор для теплого пола является важным компонентом в установке такого типа отопительной системы и оказывает влияние на эффективность, качество и эксплуатацию системы в целом.

Назначение и смысл установки

Коллектор для теплого пола - устройство и монтаж системы

Основные части коллектора после сборки — пример #2

Коллектор – это техническая конструкция, выполняющая смешивание и раздачу теплоносителя из различных контуров отопления. Под теплоносителем принято понимать жидкость, нагретую или охлажденную до определенной температуры, которая циркулирует по отопительным коммуникациям и трубам теплого пола.

Общий принцип работы конструкции можно представить следующим образом: жидкость, нагретая при помощи котла, поступает в коллектор, где смешивается с более холодным теплоносителем, циркулирующим в контуре теплого пола. Для регулировки пропорций горячего и более холодного теплоносителя используются специальные клапана.

Функцию контролирующего устройства выполняют специальные датчики тепла, уличный датчик погоды и сенсор давления. Поддержание давления осуществляется за счет работы электрического циркулярного насоса.

Коллектор для теплого пола - устройство и монтаж системы

Клапаны, используемые при монтаже теплого водяного пола

В качестве примера можно привести наиболее распространенный вариант: в строении установлены радиаторы центрального отопления, требующие горячий теплоноситель, нагретый до 75-95 °C. К этому же котлу требуется подключить водяной теплый пол, для работы которого требуется вода, нагретая до 35-50 °C (согласно санитарным нормам).

Установка коллектора, в таком случае, будет единственным и обязательным вариантом, так как требуется устройство, позволяющее производить смешивание или “разбавление” горячего теплоносителя, не затрагивая и не влияя на центральное отопление.

К преимущественным особенностям использования коллекторной группы можно отнести безопасность и высокий срок эксплуатации конструкции. Устройство эффективно смешивает теплоносители из различных контурных петель, снижая риск получения ожогов и других травм в ходе использования теплых полов.

С практической точки зрения, коллектор позволяет снизить затраты на отопление строения в целом и сократить энергию, идущую на нагрев теплого пола в частности.

Элементы и составные части конструкции

Коллектор для теплого пола - устройство и монтаж системы

Основные части и узлы — пример #2

Коллектор теплого пола может состоять из различных конструктивных элементов, выполняющий определенный ряд функций. Наличие того или иного элемента регламентировано и зависит от общих требований, предъявляемых к конструкции.

Наиболее простая и часто применяемая схема устройства состоит из двух контуров. Сама устройство смешения будет устанавливаться на плоскость стены, что является наиболее правильным и эффективным положением конструкции.

Коллектор для теплого пола - устройство и монтаж системы

Общая информация о двух- и трехходовых клапанах

Основные части конструкции будут представлены следующими узлами:

Двухходовый клапан используется для регулировки подачи горячего теплоносителя в холодный контур теплого пола. В роли регулирующего устройства выступает термоголовка, которая при повышении температуры закрывает заслонку клапана, при уменьшении наоборот – открывает.

Такой клапан применяется на площадях до 190-200 м2, когда установка центрального отопления (радиаторы) не планируется. В остальных случаях, используется трехходовой клапан. Данное устройство является более универсальным и устанавливается в сложных системах, с наличием большого числа нагревательных контуров.

Единственный минус трехходовых клапанов – это возможность резкого перепада температур, в случае, если в контур будет поступать достаточно большое количество горячего теплоносителя. Во избежание этого, трехходовые устройства должны комплектоваться сервоприводами и погодными датчиками.

Коллектор для теплого пола - устройство и монтаж системы

Циркулярный насос и термоголовка с датчиком температуры

Балансировочные и запорные клапаны устанавливаются при необходимости регуляции теплоносителя между двумя аналогичными контурами теплого пола. Например, при установке полов с подогревом в соседних комнатах. Нередко, данные механизмы комплектуются специальными индикаторами, позволяющими визуально отслеживать процесс работы.

Термоголовка позволяет вести непрерывный ручной или автоматический локальный контроль температуры теплоносителя. Следует понимать, что каждый контур должен снабжаться своей термоголовкой.

Статья по теме: Насосно-смесительный узел для теплого водяного пола.

Наличие внешнего температурного датчика позволяет на основе уличной температуры регулировать подачу горячего теплоносителя. Это способствует более равномерному и эффективному прогреву пола в течение всего дня.

Как выбрать нужное устройство?

Коллектор для теплого пола - устройство и монтаж системы

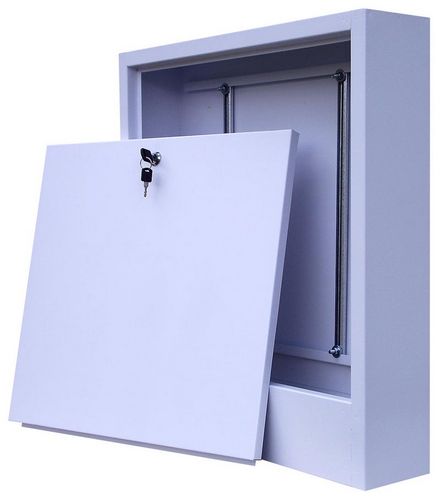

Один из видов коллекторных шкафов с запирающим замком

Выбор конкретной модели коллектора основывается на типовых характеристиках помещения и общей схеме устройства центрального отопления в строении. То есть важно знать размеры помещения, где будет монтироваться коллекторная группа для теплого пола, как и каким образом, отапливается данное строение.

Желательно, чтобы все ключевые узлы и элементы были изготовлены из высококачественных материалов, например латуни, меди и термостойкого пластика. Для удобства монтажа и в целях безопасности рекомендуется проводить установку системы в коллекторный шкаф, который будет изготовлен из металла и иметь специальный защитный замок.

При необходимости укладки теплых полов в нескольких помещениях, коллектор должен быть оборудован несколькими терморегуляторами, расходомерами и другими узлами, прикрепленными к конкретному контуру.

Для небольших помещений можно использовать наиболее простые и дешевые коллекторы, изготовленные из пластика, с наличием простейших регулирующих элементов и узлов.

Монтаж и подключение к теплому полу

Монтаж коллектора теплого пола может быть выполнен, как после полной сборки всех ключевых узлов, так и после монтажа распределительных гребенок. При отсутствии навыков или опыта сборки сантехнического оборудования рекомендуем доверить работы профессиональным сантехникам или специалисту по теплым полам.

Установку оборудования следует начать с выбора и подготовки места под шкаф для коллектора. Типовые размеры конструкции различны и зависят от фирмы изготовителя. Обычно это шкафчик размером не более 0,6 x 0,8 м и 12-18 см глубиной.

При возможности шкаф монтируется в различные углубления и ниши в стене. Наиболее части его располагают в подсобных помещениях вблизи площади, где будут уложения теплые полы.

Коллектор для теплого пола - устройство и монтаж системы

Коллекторный шкаф, основная распределительная конструкция и конуры пола с подогревом

Общий процесс монтажа и подключения коллектора своими руками можно свести к следующим действиям:

  1. Производится монтаж коллекторного шкафа. Для этого используется дрель, перфоратор, пластиковые дюбеля и саморезы. Устройство ниши в стене выполняется при помощи перфоратора, молотка и зубила;
  2. Осуществляется монтаж коллекторной группы. Фиксация гребенок выполняется при помощи специальных металлических планок, затягивающих хомутов и другие приспособления, которые идут в комплекте. Для установки потребуется подготовить отверстия в стене, после чего надежно установить и зафиксировать конструкцию на плоскости;
  3. Выполняется подвод и подключение приводящей, и отводящей трубы (от котла/в котел). Это делается при помощи тройников и специальных отверстий в распределительном шкафу, которые располагаются с одной из сторон конструкции;
  4. Производится подвод и подсоединения металлопластиковых труб к фитингам на коллекторе. В процессе желательно соблюдать правило, что длина последующего контура не должна сильно отличаться от предыдущего. При необходимости конструкция дополняется различными запорными и регулирующими устройствами, не установленными ранее;
  5. Осуществляется проверка работоспособности на малой мощности или вовсе, без включения гидронасоса. При отсутствии проблем мощность повышается и прогоняется на 60-70 % от максимального значения.

При наличии руководства и подробной схемы, которую можно найти на сайте производителя или во всемирной сети, установка и монтаж не вызывает особых трудностей. В некоторых случаях, при монтаже сложных конструкций, может потребоваться помощь профессионалов, но такие устройства монтируются для распределения теплоносителя на площади более 200-250 м2.

Рекомендуем ознакомиться: Теплый водяной пол своими руками.
