Электропроводка в деревянном доме

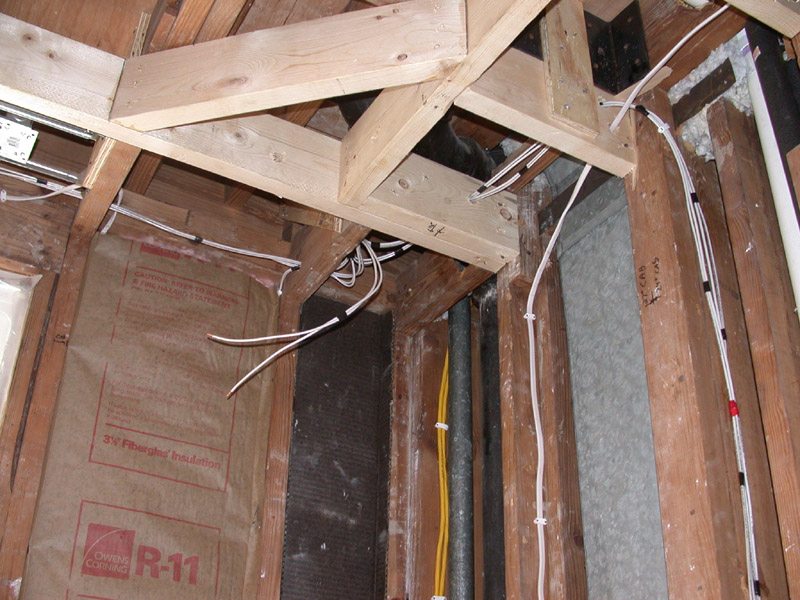

Внутренняя электропроводка в межэтажном перекрытии деревянного дома

Металлогофр для защиты электропроводки в деревянном доме


Поэтому разводка электрической сети в деревянном доме осуществляется несколько иначе. Главным требованием строительных нормативов к электропроводке в деревянном доме является пожаробезопасность. Согласно установленным требованиям электропроводка в деревянном доме должна быть уложена в оболочку, исключающую горение. Это может быть стальная труба, гофрошланг, а может быть и специальный короб из ПВХ, не поддерживающего горение. Если речь идет о стальной трубе, то она с внутренней стороны должна быть оцинкована или окрашена. Все изгибы такого кабельного канала,должны быть либо сварными, либо выполнены на резьбе, чтобы исключить наличие острых краев по всей длине коммуникации. Выходы оснащены пластиковыми переходниками.

Специалисты рекомендуют устанавливать металлогофр для электропроводки не строго горизонтально, а с определенным наклоном, который обеспечил бы отток конденсата, если таковой возникнет. Технические требования более детально можно посмотреть в ГОСТ Р 50571.15-97 (МЭК 364-5-52-93: п. 522.3.2. Разводные коробки должны быть либо пластиковые, либо металлические. Розетки и выключатели в деревянном доме устанавливаться в металлические или пластиковые установочные коробки.

Укладка электрокабеля в деревянном доме в короб
Методы прокладки электропроводки

Методов прокладки электропроводки в деревянных домах есть несколько. Наиболее простой и распространенный метод предполагает наружную прокладку. При этом электропровод, который используется при таком конструктивном решении, должен иметь усиленную, желательно двойную изоляцию. Такая электропроводка обычно укладывается либо внутри специального пластикового короба, либо монтируется внутри металлического или пластикового гофрированного рукава (металлогофра), который оберегает кабель от внешнего механического повреждения. Кроме того, такой рукав препятствует распространению возгорания, в случае если таковое все же возникло, например, в результате короткого замыкания. Открытую проводку можно поставить на фарфоровых изоляторах, таким образом, создав некоторую стилизацию под старину. В довоенные годы, а так же кое-где в пятидесятые года прошлого века электропроводка открытым способом разводилась и в кирпичных городских домах, особенно коммуналках.

Такая электропроводка, кстати, более ремонтопригодна, ее проще осматривать, к ней проще подсоединить дополнительную розетку. Провод может монтироваться на поверхности стен и потолков, может быть подвешен на тросах или струнах, может быть скрыт за плинтусами и наличниками.

Электропроводка в деревянном доме может быть как стационарной, так и переносной. Но здесь есть и свои минусы, например, открытую электропроводку проще повредить, зацепив кабель при переноске мебели или даже при уборке. Проводка может стать предметом повышенного интереса у детей, что уж и вовсе не желательно.

Устройство защитного отключения с проводкой, упрятанной в камуфляжные короба
Прокладка электропроводки в деревянном доме внутри специальных пластиковых коробов более безопасна, но она на слишком улучшает эстетику интерьера. На фоне бревенчатой кладки такие короба хорошо заметны. Бывают случаи, когда производитель выпускает защитную фурнитуру под цвет натурального дерева (она бывает так же коричневого и светло-коричневого цветов), но даже такая конструкция бросается в глаза. Кроме того, цветные короба для электропроводки существенно дороже. Поэтому данное конструктивное решение для деревянного дома даже при высокой степени безопасности, едва ли устроит воинствующего эстета. Кстати, важно помнить, что такие короба не должны быть плотно упакованы кабелями, а должны быть заполнений по сечению на 50-60%, иначе сами короба от провода могут нагреваться, что крайне нежелательно.

Существует еще один вариант крепления электропровода при наружной проводке. Для электропроводки в деревянном доме можно применять специальные скобы. Но этот метод тоже не отличается особой внешней привлекательностью. Особенно если на одной поверхности надо проложить целый пакет проводки, а это может быть и два, и три, и пять проводов в одной жгуте. Поэтому с точки зрения эстетики закамуфлированные рукава более выигрышный вариант.

Инженер-строитель Павел Кадочников сообщил iBud.ua:
Общим для всех типов домов, в том числе и деревянных, является необходимость правильно определить максимальную нагрузку на тот или иной контур, и соответственно правильно выбрать тип кабеля и его сечение. Как и в случае с каменным домом, электрификация деревянного дома начинается с кабельного электрического ввода, который может быть как подземным, так и воздушным. Для деревянного дома важно еще и выбрать тип кабеля, изоляция которого не поддерживает горения. Например, кабель стандарта NYM. Важным моментом является так же установка в доме устройства защитного отключения УЗО или дифференциального автомата. В принципе такая автоматика не повредит в любом жилье, но в деревянном доме она обязательна. Такой автомат срабатывает в случае короткого замыкания, возгорания электроприборов, а так же при случайном соприкосновении человека с токоведущими частями оборудования. Рукава (короба), в которых укладывается проводка, в обязательном порядке должны заземляться, если речь идет о металлической оплетке, иногда ее еще называют «бронированный рукав». При этом важно укладывать эти рукава таким образом, что бы элементы конструкции дома – балки, бревна – не оказывали на кабель давления или иного механического воздействия. Важно и то, что бы вся проводка в доме выполнялась комплексно, и по одному конкретно согласованному проекту, а не кусочками, по мере поступления финансирования.

Заготовленные гнезда для розеток в щитовом блоке
При электрификации деревянного дома следует избегать таких ситуаций, когда разводить проводку начинал один специалист, продолжал другой, а заканчивал третий. Здесь особенно недопустимо привлечение к такому роду работ разного рода любителей, домашних умельцев, мастеровитых соседей и так далее. Работу должен выполнять квалифицированный аттестованный электрик, имеющий доступ к данному оборудованию по классу напряжения. Более того, принципиально важно, чтобы специалист являлся сотрудником фирмы, с которой у вас заключен договор, и которая является юридическим лицом. Иначе говоря, фирму подрядчика нужно иметь возможность найти если вдруг с проводкой возникнут проблемы, а условия вашего сотрудничества с ней должны быть оговорены соответствующим договором, определяющим права и обязанности сторон.

При установке электрооборудование в деревянных домах характерно разделение всех работ на два этапа. На пером этапе производится подводка линии от столба или распределительного щита, осуществляется разводка кабеля в соответствии с проектом, монтируется контур защитного заземления, устанавливается распределительный щит, счетчик, высверливаются отверстия под будущие розетки.

Второй этап электрификации деревянного дома начинается, когда закончена внутренняя отделка, обработка потолков, полов, стен, установка дверей и оконных рам. Тогда уже происходит развешивание и подключение светильников, монтаж розеток, подключение бытовой техники.

Наружная проводка в деревянном доме в пластиковом коробе
Хозяину на заметку

Когда работы по электрификации деревянного дома проводила аттестованная сертифицированная фирма, владелец дома, казалось, мог бы и не задумываться над техническими особенностями проекта. Тем не менее, есть ряд моментов, которые следует знать хотя бы для того, чтобы говорить с монтажниками, что называется на одном языке.

- Открытый способ прокладки самый дешевый, но если строго по СНИПам, то прокладка кабелей открытым способом по сгораемым конструкциям запрещена.

- Прокладка электрокабелей открытым способом возможна в случае, когда между проводом и деревянной конструкцией есть воздушный зазор, а крепление является изолятором.

- В домах из оцилиндрованного бревна можно провести и внутреннюю проводку, но для этого фирме-подрядчику потребуется специальное оборудование.

- Распределительные коробки должны быть легко доступны для осмотра и обслуживания.

- Планировать расположение розеток и выключателей в деревянном доме, их количество нужно как можно более точно, так как перенос элекрогнезд и устранение следов в деревянном доме сложнее, чем в каменном.

- Расходы на оборудование электрической сети можно снизить, применив радиоуправляемые беспроводные выключатели.

- В деревянном доме электромонтажные работы следует закончить до момента установки дверей, настила полов и монтажа потолков.

- Особую осторожность следует соблюдать, когда дерево, послужившее строительным материалом, недостаточно качественно просушено.
