Габионы

Строительство дырчатых конструкций, заполненных камнями, было использовано для защиты береговой линии народами, живущими около крупных водоемов еще давно. Например, жители Древнего Египта размещали утяжеленные камнями корзины из камыша вдоль берега Нила для защиты от наводнений. В позднее время плетеные корзины, утрамбованные землей, использовались для создания мобильных укреплений, которые защищали солдат от пуль и осколков.

В дальнейшем появление железной проволоки вдохнуло в эти конструкции новую жизнь и привело к их широкому распространению в гражданском строительстве.

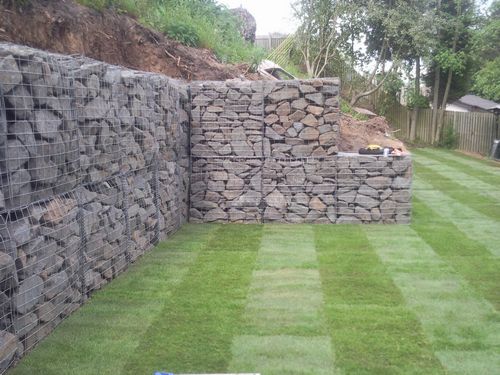

Габионы

Сегодня подобная конструкция в виде заполненного камнями сетчатого металлического контейнера именуется габионом (в переводе с итальянского – большая клетка) и широко применяется как для возведения различных инженерных сооружений, так и в качестве ландшафтного декора. Помимо уже традиционной берегоукрепляющей функции, габионы используют для обустройства подпорных стен, предотвращения эрозии грунтов, укрепления насыпей и т.д. В ландшафтном дизайне габионы применяют при возведении заборов, ограждения клумб, приподнятых прудиков, скамеек и т.д.

Каркас габиона изготавливается из сварной или двойного кручения сетки. Конструкции из сварной сетки более жесткие, лучше сохраняют свою форму, а их монтаж менее трудоемок и требует меньше времени. Применяемая для производства габионов проволока стальная оцинкованная или с цинк-алюминиевым покрытием Galfan. Такое покрытие эластично и не отслаивается при деформациях, обеспечивая стали лучшую защиту от коррозии. А у предназначенных для контакта с агрессивными средами габионов проволока снабжается дополнительным покрытием их ПВХ.

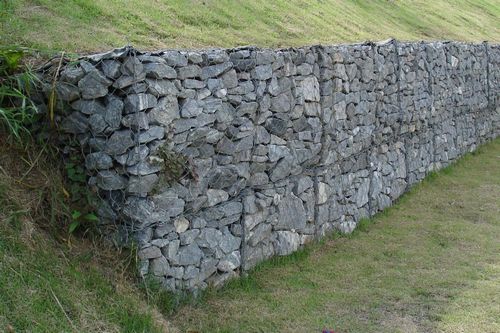

Габионы

Габионы. Особенности конструкции и монтаж

Для заполнения габионов можно использовать как колотый камень (щебень, булыжник и т.д.), так и окатанный (галька, гравий и т.д.). Основным параметром является размер наполнителя – камни должны быть не меньше чем ячейки стального каркаса. При применении габионов в качестве элемента ландшафтного дизайна можно использовать сочетание камней разной фактуры и цвета.

Габионы имеют различные размеры и отличаются геометрической формой, основываясь на которой они подразделяются на три типа: коробчатые, цилиндрические и системы Террамеш.

Коробчатые габионы представляют собой конструкцию в виде параллелепипеда. В зависимости от размера они разделяются на несколько видов. Короба высотой, как правило, в один метр и длиной до четырех метров. Внутри они имеют дополнительные перегородки-диафрагмы для увеличения прочности каркаса. Габионы Джамбо высотой в 50 см и длиной в диапазоне от трех до шести метров.

Матрацы Рено, которые характеризуются большой площадью основания, но малой высотой – от 17 см до 30 см. Применяются такие габионы в основном для укрепления берегов и дна водоемов, а также в качестве фундамента для конструкций из коробов или габионов Джамбо.

Цилиндрические габионы или мешки имеют длину в диапазоне от двух до четырех метров и диаметр 65 см или 95 см. Их конструкция характеризуется гибкостью во всех направлениях. Применяются они для сооружения конструкций, которые подвергаются сильной волновой нагрузке (подводных фундаментов, дамб и т.п.) или при устранении последствий стихийных бедствий и различных аварий.

Габионы

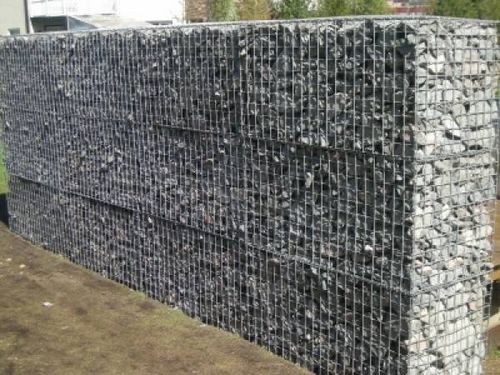

Коробчатые габионы

Если к нижним граням коробчатых габионов прикрепить армирующие панели, то подобная конструкция именуется системой Террамеш. Ее применение позволяет довольно эффективно укреплять откосы насыпей и склоны.

Наиболее востребованными как для инженерных сооружений так в ландшафтном дизайне являются коробчатые габионы. Их монтаж начинается со сборки сетчатого каркаса, боковые стенки которого соединяются в одно целое при помощи обвязочной проволоки. Затем на предварительно подготовленную поверхность укладывается первый слой еще пустых габионов. Для надежной установки по углам каждой «клетки» вбиваются специальные крепежные стержни, а каркасы связываются друг с другом. Располагать их следует таким образом, чтобы обвязочная проволока на лицевой стороне одного из них и кромке крышки другого сходилась для переплетения.

Наполнитель в сетчатый каркас укладывается как можно плотнее, но не забивая контейнер под завязку. Габионы Рено заполняют полностью в один прием. А вот габионы Джамбо сначала засыпают до половины высоты, затем скрепляют между собой проволочными стяжками или распорками переднюю и заднюю стенки, а потом досыпают остаток наполнителя. При коробе высотой в метр процедуру скрепления стенок проводят дважды – засыпая каркас сначала на 1/3, а затем на 2/3.

Крышка заполненного габиона сначала фиксируется по углам, а затем при помощи обвязочной проволоки крепится к каркасу по всему периметру. При этом мешающие ее установке камни сдвигаются к центру габиона.

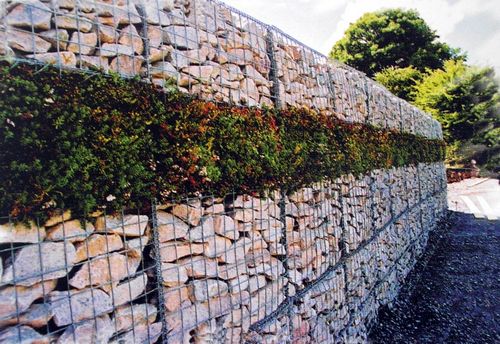

Габионы

Габионы имеют различные размеры и отличаются геометрической формой

Габионы служат альтернативой конструкциям из бетона, а по многим характеристикам их даже превосходят. Сооружения из габионов более гибкие и способны деформироваться без появления трещин и разрушения. Поставляются габионы в сложенном виде и для монтажа не требуют привлечения квалифицированных рабочих. То есть затраты на их установку существенно ниже.

Габионы водопроницаемы, поэтому собранная из них конструкция, например, подпорная стена, не будет испытывать дополнительного давления и не требует обустройства дренажной системы. При этом заполнение с годами промежутков между камнями грунтом только усиливает конструкцию.

Габионы экологичны и со временем зарастают различной растительностью, постепенно сливаясь с окружением и превращаясь в часть природного ландшафта.
