Альтернативное отопление - это системы, использующие для своей работы бесплатные природные ресурсы, такие как энергия солнца и ветра. Этот вид отопления обычно стоит дешевле, чем более обычные системы, и имеет низкие затраты на эксплуатацию.

Альтернативное отопление дома своими руками - инструкции!

Альтернативное отопление дома своими руками

Еще в середине прошлого века люди научились использовать энергию ветра для получения электричества. В основе рассматриваемых систем лежат ветрогенераторы.Типичный ветряк состоит из нескольких лопастей и подключается к генератору напрямую либо через редуктор.

Альтернативное отопление дома своими руками - инструкции!

Ветрогенераторы

Существуют роторные, быстроходные и тихоходные модели ветрогенераторов.

  1. Тихоходные ветряки оснащаются большим количеством лопастей, практически не издают шума во время работы, но являются сравнительно малоэффективными.
  2. Конструкция быстроходного ветрогенератора обычно включает в себя 3-4 лопасти. Такая установка предназначена для скоростей ветра на уровне 10-15 м/с. Быстроходные ветряки являются довольно шумными, но отличаются высоким коэффициентом полезного действия, за что и получили наибольшее распространение в мире.
  3. Роторный ветряк выглядит как своего рода бочка. Лопасти устанавливаются вертикально. Преимуществом такого ветрогенератора является отсутствие необходимости ориентирования по направлению ветра.Роторные модели отличаются самым низким шумом и одновременно с этим наиболее скромным КПД. Обогреть частный дом при помощи роторного ветряка крайне проблематично.

Обогрев при помощи солнечной энергии

Альтернативное отопление дома своими руками - инструкции!

Обогрев при помощи солнечной энергии

Именно Солнце на сегодняшний день рассматривают в качестве самого перспективного источника альтернативной энергии. В среднем за год ближайшая к нашей планете звезда отдает в 30-35 тысяч больше тепла, чем расходует все население Земли.

Мировые ученые ведут непрерывную работу над повышением коэффициента полезного действия различных гелиоустановок и фотоэлектрических преобразователей.

В домашних условиях можно собрать упомянутые установки и использовать их для нагрева воды, т.е. построение водяного отопления на альтернативной энергии вполне реально. Однако производительность самодельных установок редко достигает даже 50% от производительности полноценных агрегатов фабричного изготовления.Поэтому лучше купить готовые солнечные батареи и все сопутствующие элементы, а уже их сборку и установку выполнить своими руками.

Альтернативное отопление дома своими руками - инструкции!

Солнечный коллектор на крыше

Что примечательно, промышленные агрегаты позволяют получать теплую воду даже в морозную погоду. Нужно лишь, чтобы светило солнце.

Существуют гелиоустановки косвенного и прямого нагрева.

  1. В качестве примера объектов работающих с использованием прямого нагрева можно привести теплицы и водяные бойлеры, устанавливаемые на улице. Даже застекленная веранда является своего рода гелиоустановкой с прямым нагревом. Однако ситуация омрачается тем, что тепло расходуется нерационально.
  2. Косвенный же нагрев дает пользователю возможность установить агрегат для приема солнечной энергии там, где будет максимально удобно, к примеру, на крыше. Функции теплоносителя в подобных системах обычно выполняют специальные незамерзающие жидкости. Тепло передается с накопители воды, теплая вода забирается на бытовые нужды пользователя, ее место занимает холодная жидкость и цикл повторяется.

Также гелиоустановки классифицируются на плоские и трубчатые.

  1. Первый тип имеет вид ящика со спиралевидным нагревательным элементом, обычно изготавливаемым из меди. С трех сторон такая спираль теплоизолируется, с солнечной же стороны ее накрывают стеклом. Плоские установки без проблем собираются своими руками. Это бюджетный и простой в использовании вариант, но КПД плоских установок оставляют желать лучшего. Функции теплоносителя в рассматриваемой системе обычно выполняет незамерзающая жидкость, также может использоваться вода.
  2. Трубчатые блоки собираются из нескольких трубок высотой до 400 см. Трубки размещаются параллельно друг другу. Система может состоять из любого необходимого количества трубок. Функцию теплоносителя в такой системе выполняет специальная жидкость с низкой температурой кипения, благодаря чему удается существенно повысить коэффициент полезного действия агрегата. По сравнению с плоскими гелиоустановками трубчатые примерно на 30-40% эффективнее.
    Повысить производительность рассматриваемой установки можно путем включения в систему специального насоса, теплообменников и термоизолированных труб. Панель устанавливается под наклоном, как правило, в 30 градусов.

Трубчатые установки отлично подходят для подогрева воды и могут принимать активное участие в отоплении дома.

Установка для солнечного отопления дома

Альтернативное отопление дома своими руками - инструкции!

Солнечные батареи

В основе системы солнечного обогрева дома будет лежать элементарный коллектор, который можно собрать своими руками из подручных средств.

  1. Чаще всего народные умельцы используют для этой цели змеевики, подобные тем, которые можно найти на задних стенках холодильников. Поэтому в первую очередь вам нужно подготовить именно змеевик.
  2. Также в процессе работы вам понадобится определенное количество деревянных реек. Их вы будете использовать для сборки каркаса.
    Альтернативное отопление дома своими руками - инструкции!

    Рейки

  3. Дополнительно подготовьте старый или купите новый резиновый коврик. Подойдет такой коврик, который обычно подстилают под входную дверь. При необходимости подрежьте коврик под габариты будущего каркаса.
    Альтернативное отопление дома своими руками - инструкции!

    Коврик

  4. Стекло можете купить либо же демонтировать из старого окна. Здесь уже ориентируйтесь по ситуации.

Первый шаг.Демонтируйте змеевик с холодильника и тщательно промойте его чистой водой. Важно удалить из змеевика весь старый фреон.

Альтернативное отопление дома своими руками - инструкции!

Демонтируйте змеевик с холодильника

Альтернативное отопление дома своими руками - инструкции!

Змеевик

Второй шаг. Соберите каркас из деревянных реек. Габариты каркаса подбирайте индивидуально в соответствии с размерами змеевика. Нужно, чтобы змеевик без лишних усилий вмещался между рейками.

Альтернативное отопление дома своими руками - инструкции!

Каркас

Третий шаг. Нанесите разметку. Приставьте змеевик к реечному каркасу и нанесите метки там, где будут выходить трубы.

Четвертый шаг.Установите нижнюю каркасную рейку. Между готовым каркасом и ковриком нужно уложить лист фольги.

Альтернативное отопление дома своими руками - инструкции!

Между готовым каркасом и ковриком нужно уложить лист фольги

Пятый шаг. Увеличьте жесткость системы. Для этого набейте рейки на заднюю стенку конструкции.

Шестой шаг. Проклейте клейкой лентой щели между уложенной ранее фольгой и основанием установки. Такая герметизация не позволит холодному внешнему воздуху заходить внутрь системы.

Седьмой шаг. Установите трубы подводки. Для подключения воды отлично подойдут простые пластиковые водопроводные трубы.

Альтернативное отопление дома своими руками - инструкции!

Установите трубы подводки

Альтернативное отопление дома своими руками - инструкции!

Как из холодильника сделать солнечный водонагреватель

Восьмой шаг. Загерметизируйте стыки змеевика и пластиковых труб при помощи того же скотча.

Альтернативное отопление дома своими руками - инструкции!

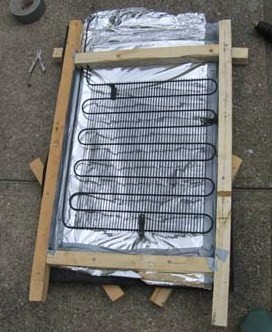

Самодельный солнечный коллектор

Девятый шаг. Окончательно закрепите змеевик к корпусу. Для фиксации можете использовать хомуты от старого же холодильника. Дополнительно изделие следует зафиксировать при помощи винтов.

Десятый шаг. Накройте систему стеклом и проклейте скотчем по всему периметру.

Альтернативное отопление дома своими руками - инструкции!

Солнечный коллектор

На этом работа по сборке солнечного коллектора может считаться завершенной. Останется лишь закрепить опоры, чтобы лучи солнца падали на плоскость коллектора под прямым углом. Дополнительно внизу каркаса нужно закрепить несколько шурупов. Они не позволят стеклу съезжать при нагреве.

Самодельный коллектор подключается к накопительной емкости с водой. Емкость же соединяется с водопроводами и/или трубами отопления. Для повышения эффективности работы система комплектуется насосом.

Сборка и подключение ветрогенератора

Вторым по популярности источником альтернативной энергии является ветер. Самодельные ветрогенераторы позволяют обеспечить дом теплом с минимальными затратами.

Первый этап. Выберите подходящий тип конструкции и ее мощность. Новичкам рекомендуется отдавать выбор в пользу наиболее популярных вертикальных ветрогенераторов. Мощность подбирайте индивидуально. Повышение мощности ветрогенератора осуществляется путем увеличения размера рабочего колеса и добавления дополнительных лопастей.

Однако помните, что чем мощнее будет устройство, тем более сложной будет его балансировка.Оптимальным вариантом для самостоятельного изготовления является ветряк с рабочим колесом диаметром порядка 2 м и 4-6 лопастями.

Второй этап. Сделайте фундамент для ветрогенератора. Достаточно элементарного трехточечного основания. Глубину и площадь конструкции определяйте индивидуально с учетом характеристик почвы и особенностей климата в месте строительства.

Установку мачты выполняйте не ранее полного застывания основания, т.е. примерно через 1,5-2 недели. Вместо фундамента вы можете использовать растяжки. Это еще более простой вариант установки мачты. Выройте небольшой котлован глубиной примерно 50-60 см, установите в него мачту ветрогенератора и надежно закрепите конструкцию с помощью обыкновенных растяжек.

Третий этап. Изготовьте лопасти. В домашних условиях для этого прекрасно подойдет металлическая бочка. Вам нужно разделить емкость на одинаковые части в количестве равном числу выбранных лопастей.Предварительно нанесите отметины, важно, чтобы лопасти имели строго одинаковый размер.Вырежьте лопасти будущего ветрогенератора. В этом вам поможет болгарка. При отсутствии болгарки можно обойтись ножницами для резки металла.

Альтернативное отопление дома своими руками - инструкции!

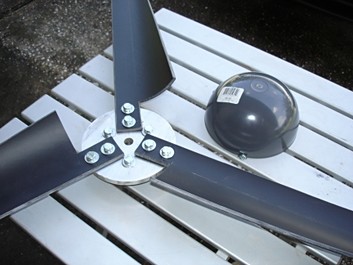

Самодельный ветрогенератор

Четвертый этап. Зафиксируйте заготовку на генераторе с помощью болтов, а затем отогните лопасти. От того, насколько сильно будут отогнуты лопасти, зависят многие параметры работы ветрогенератора. Какие-то конкретные рекомендации в этом плане дать нельзя. Определить подходящий угол вы сможете только опытным путем.

Пятый этап. Подключите к генератору электропровода и соедините элементы системы в цепь. Зафиксируйте генератор на мачте ветряка, после чего подключите провода к мачте и включите в цепь генератор и аккумулятор. Дайте нагрузку при помощи проводов. На этом ветрогенератор готов. Можете подключать его к системе водяного отопления посредством все тех же накопительных емкостей.

Альтернативное отопление дома своими руками - инструкции!

Ветрогенератор

При желании вы можете собрать и установить несколько ветряков, если одного устройства недостаточно для полноценного обеспечения дома теплом.

Таким образом, использование альтернативной энергии – это очень перспективное направление, однозначно заслуживающее внимания. Теперь и вы можете почувствовать себя частью современного мира и существенно сэкономить на обогреве, собрав простую ветряную или солнечную установку. Следуйте инструкции, и все получится.

Удачной работы!
